جزئیات محصول:
|
خدمات پس از فروش ارائه می شود: | مهندسین موجود در ماشین آلات خدمات در خارج از کشور | ضمانتنامه: | 1 سال |
---|---|---|---|
وزن: | 15 تن | ولتاژ: | 380V.50HZ.3 فاز |
ابعاد (L * W * H): | 14800 * 1050 * 1500 میلی متر | وضعیت: | جدید |
برجسته: | 30kw بزرگراه ماشین تشکیل گاردریل,بزرگراه حصار بزرگراه بزرگراه ماشین,15m / min بزرگراه بزرگراه تشکیل گاردریل |

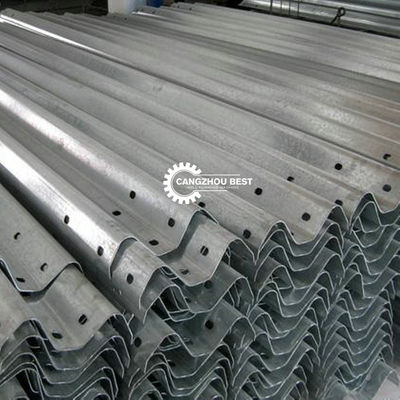

مشخصات ماشین شکل گیری رول مانع سقوط فولاد W:
|
1. دکویلر
با دو بست برقی مخروطی و ظرفیت حمل آن 8 تن است.قطر داخلی مواد رول حدود 500 تا 600 میلی متر است ، حداکثر قطر سیم پیچ فولادی 1800 میلی متر است.قدرت موتور گیره 2.2 کیلو وات با موتور معمولی 4 قطب است.کاهش دهنده سرعت ZQ250 را تصویب کنید ، نسبت سرعت آن 31: 5 است.
2. ماشین تراز کردن
ترازوی هفت غلتکی والبرگ با تسمه دو رول و پنج رول.قطر غلتک تسطیح 110 میلی متر است.دستگاه تسطیح قبل و بعد از آن دارای رول راهنمای عمودی است.درگاه ورودی خوراک مجهز به nip roll.
ماده: 40Cr ، سختی خاموش شده: HRC48 ° ~ 52 ° ، قدرت موتور: 7.5 کیلو وات ، موتور عادی 6 قطب ، کاهنده سرعت ZQ350 ، نسبت سرعت: 20:49 ، ترمز دستگیر φ200.

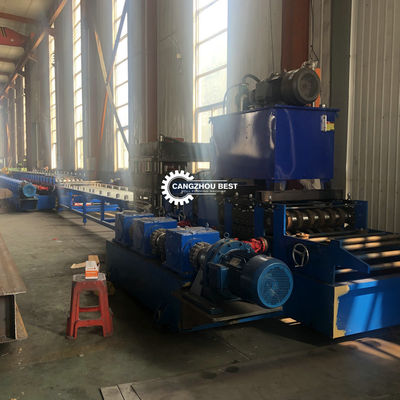

3. دستگاه پانچ
YL32-315 دستگاه پانچ هیدرولیک چهار ستونی را اتخاذ کنید و قدرت موتور ایستگاه هیدرولیک 22 کیلو وات است.یک مجموعه از دو صفحه حفاظتی موج مشت می زند برش ، طراحی و پردازش به طور عمده با توجه به نقاشی های طراحی کاربران.مواد درج قالب و تراشه پیستون از فولاد آلیاژی Cr12MoV است.دستگاه پانچ قبل و بعد مجهز به رول راهنمای قابل تنظیم است.(مواد رول راهنما: Cr12MoV ، سختی: HRC58º ~ 60º) علاوه بر این ، همچنین به مجموعه ای از تیغه های اضافی و تراشه پیست مجهز شده است.
4. مکانیسم مواد غذایی سریع
این دو جفت فیدر دارد و به دو جفت شدن احتیاج دارد.
خرج کردن به طور خودکار ، قدرت موتور: 2.2 کیلو وات ، کاهش سرعت ZQ250 ، فشرده سازی چرخش دستی
5. دستگاه اندازه گیری طول فوتوالکتریک
تعداد: دو جفت ، طول برش: 4320 میلی متر ، دقت طول <± 3.0 میلی متر

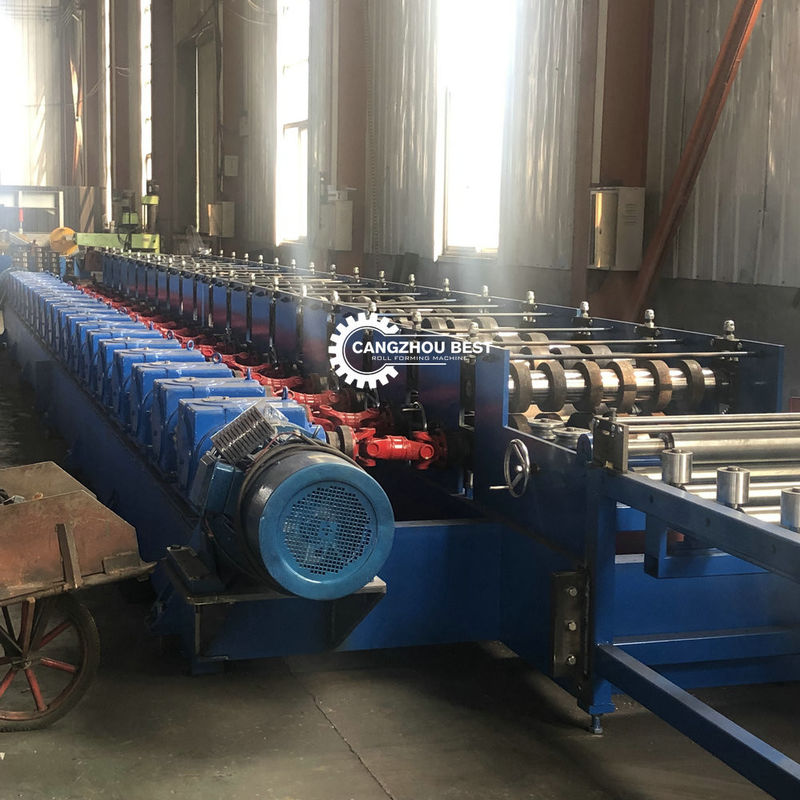

6. موتور تشکیل دهنده اصلی
این واحد شامل 11 فرایند قالب گیری با ساختار قوس باز مستقل است.
عرض گسترش مکانیکی: 550 میلی متر
مواد قوس: HT200 ، معتدل.
اندازه مقطع ستون: 80 80 70 ، با مقاومت کافی و اطمینان از کیفیت قابل اعتماد.اعداد غلتکی راهنمای عمودی: 3
قطر غلتک غلتک راهنمای عمودی: 80
ماده: فولاد 40Cr ، خاموش و معتدل.
نوع تحمل: سطح ثابت 7216 ، مقررات 32216 ، هر کدام 4 است.
تعداد جعبه دنده دو محوره: 1
تعداد جعبه دنده انتقال یک شافت: 9
مدول اریب: 9 = M
مواد جعبه دنده: HT200.
قدرت میزبان: 45KW r ، تنظیم سرعت الکترومغناطیسی ،
کاهش دهنده سرعت: ZQ650
نسبت سرعت: 48.57
بین جعبه دنده انتقال از 1 درایو دو زنجیره ای استفاده کنید.شافت انتقال جهانی بین شافت غلتک و نوع شافت انتقال جهانی 140-175 است.بین کاهنده سرعت از درایو دو زنجیره ای 1.5 اینچی استفاده کنید.
7. قالب سازی
مجموعه ای از قالب های محافظ رول محافظ دو موج که رول تشکیل می دهند و طبق استاندارد ملی طراحی و پردازش می شوند.این ماده GCr15 است و سختی کلی خنک کننده HRC58 ° ~ 62 ° است.
8. بستر دریافت مواد
ایستگاه دریافت مواد غلتکی ، 5 متر طول ، 6 # فولاد جوش داده شده.
9. سیستم کنترل
سیستم کنترل مشترکمی تواند هماهنگی قسمتهای مختلف کل خط تولید را بصورت دستی و اتوماتیک کنترل کند.
10. دیگران
قدرت کل تجهیزات 78.9 کیلووات است ، با طول 30000 میلی متر * 4000 میلی متر * عرض.حداکثر ارتفاع نورد 85 میلی متر ، حداکثر ضخامت نورد 4.0 میلی متر و حداکثر سرعت نورد 3 ~ 12 متر در دقیقه است.مواد ساختاری صندلی دستگاه جوشکاری باید شرایط را داشته باشد ، جوشکاری باید مطابق با استاندارد ملی باشد.تجهیزات پس از تمیز کردن زنگ زدگی ابتدا باید با رنگ مخصوص ضد زنگ فولادی که به طور جامع پوشانده شده است ، پوشش داده شود و سپس با پوشش بالا با کیفیت بالا پوشانده شود.قسمت چرخان باید با رنگ هشدار تقسیم شود.
دکویلر 5 تنی
قطر: 460-520 میلی متر انبساط.
Expansion: دستی
ظرفیت: 3000 کیلوگرم در هر بشکه
حداکثر عرض سیم پیچ: 500 میلی متر
مشت زدن
با استفاده از مشت زدن هیدرولیک
قطر سیلندر روغن: 180 میلی متر
فشار کاری: 30 مگاپاسکال
مواد قالب: Cr12Mov 58--62 درجه خاموش شد
قدرت هیدرولیک: 7.5 کیلو وات
اندازه: 1.5 متر طول * 1.1 متر عرض * 1.2 متر ارتفاع
برش دادن
برش هیدرولیک
مواد چاقو: Cr12 ، 58--62 درجه خاموش
قطر سیلندر روغن: 250 میلی متر
فشار کاری: 60 مگاپاسکال
سفر کاری: 80 میلی متر
سیستم جعبه کنترل
منبع تغذیه: 380 ولت ، 50 هرتز ، سه فاز (تنظیم شده با درخواست)
اندازه گیری طول و مقدار به طور خودکار ؛
طول و مقدار توسط PLC کنترل می شود
عدم دقت طول می تواند به راحتی اصلاح شود.
صفحه کنترل: کلید دکمه ای و صفحه لمسی
زبان در صفحه لمسی: انگلیسی و چینی
واحد طول: میلی متر (صفحه کنترل روشن است)
بیرون میز بگذارید
از فولاد جوش داده شده و غلتک پشتیبانی شده برای انتقال محصولات استفاده می کند.
اندازه: 4000 * 1350 * 1000 میلی متر
قبل از بارگیری در کانتینر ، ابتدا دستگاه را بررسی می کنیم
دوم ، محافظت از دستگاه را انجام دهید ، مانند اینکه ما سیم پیچ را بر روی غلتک و شافت رنگ می کنیم ، در صورتی که غلتک و شست در طول تحویل طولانی خوردگی و زنگ زدگی داشته باشد
سوم ، ما بسته های پلاستیکی را روی قطعات آسیب دیده درست می کنیم و تمام قطعات را با طناب سیم فولادی درون ظرف قرار می دهیم و اطمینان حاصل می کنیم که هنگام لرزش روی دریا ، آسیبی به دستگاه وارد نمی شود.
سرانجام ، هنگام بارگیری در کانتینر ، برای مشتری عکس می گیریم.
