جزئیات محصول:
|
| خدمات پس از فروش ارائه می شود: | مهندسین موجود در ماشین آلات خدمات در خارج از کشور | ولتاژ: | 380V 50Hz 3 عکس |
|---|---|---|---|
| وضعیت: | جدید | وزن: | 5T |

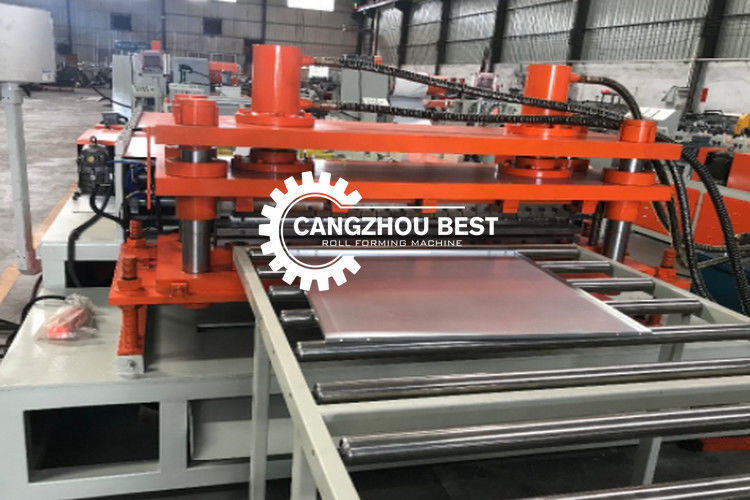

| استفاده کنید: | دستگاه تشکیل دهنده رول درب شاتر | نوع کاشی: | استیل رنگی لعاب |
| برجسته: | دستگاه تشکیل درب کرکره ای نورد,دستگاه تشکیل درب پنجره 5.5 کیلو وات,دستگاه تشکیل درب اتوماتیک کرکره |
||
پارامترهای اصلی فنی
1. مواد تشکیل دهنده: فولاد رنگی ، آلومینیوم
2. سرعت کار: 8-10 متر در دقیقه
3. غرفه سازی: 25 ایستگاه
4. قدرت اصلی: 5.5KW
5. برش: ردیابی اره پرواز
6. قدرت اره پرواز: 2.2 کیلو وات
7. مواد غلتک: فولاد 45 نیست (برخی از غلتک ها Cr12 با خنک کننده هستند) با کروم روکش شده
8. مواد شافت اصلی: فولاد 45 با تصفیه حرارتی
9. قطر شافت اصلی: φ65 میلی متر
10. رانده شده: زنجیره ای
11. سیستم کنترل: کل ماشین توسط کامپیوتر-PLC صنعت (میتسوبیشی) ، تحمل طول mm2 میلی متر کنترل می شود
جریان کار:
Decoiler ----- تغذیه ------ رول تشکیل ------ مشت زدن ----- برش ---- جدول خروجی
اجزای ماشین:
| نه | نام | تعداد |
| 1 | کویل زدایی | 1 مجموعه |
| 2 | رول تشکیل ماشین | 1 مجموعه |
| 3 | دستگاه پانچ | 1 تنظیم کنید |
| 4 | دستگاه برش هیدرولیک | 1 مجموعه |
| 5 | جعبه کنترل PLC | 1 مجموعه |
| 6 | جدول خروجی | 1 مجموعه |
پارامترهای فنی
| مشخصات مواد | فولاد گالوانیزه گالوانیزه و پیش رنگ شده. |
| ضخامت | 0.3 میلی متر تا 0.7 میلی متر |
| قدرت اصلی موتور | 5.5 کیلووات |
| قدرت ایستگاه هیدرولیک | 3 کیلو وات |
| عرض تغذیه | 124 میلی متر |
| عرض پوشش | 60 میلی متر |
| استرس عملکرد | 235 مگاپاسکال (33KSI) ~ 345 مگاپاسکال (50KSI). |
| سرعت تشکیل رول | 12 متر در دقیقه |
| تحمل برش | ± 2 میلی متر |
| Uncoiler دستی | حداکثرظرفیت: 5000 کیلوگرم |
| ولتاژ | طبق درخواست مشتری. |
| تعداد غرفه ها | 11 ایستگاه / ایستگاه / جفت. |
| مواد غلتکی | 5 # فولاد پرداخت شده و پوشش داده شده با کروم HRC55-60 ° |
| قطر شفت | 70 میلی متر |
| قطر شفت | درجه بالا فولاد No.45 پس از درمان |
| نوع برش | برش پروفیل به صورت رول و طول تنظیم شده. |
مشخصات فنی
| وضعیت | جدید |
| استفاده کنید | سقف |
| نام تجاری | چایوی |
| ولتاژ | 380V 50Hz 3 فاز |
| ضمانتنامه | یک سال |
| غلتک | 14 غلتک |
| تایپ کنید | کاشی تشکیل دهنده ماشین |
| ظرفیت تولید | 8-12 متر در دقیقه |
| شماره مدل | Chaoyi - پانل ماشین در اندازه بزرگ |
| ابعاد (L * W * H) | 11000 میلی متر * 1200 میلی متر * 1300 میلی متر |
| پایه | فولاد 350H |
| دیمتر شافت | 90 میلی متر |
| مواد غلتکی | درجه بالا 45 # درمان فولاد ، خنک کننده و خوی |
| نوع برش | نوع برش هیدرولیک |
| تیغ برنده | Cr12 |
| نوع کاشی | فولاد |
| قدرت (W) | 15 کیلو وات |
| وزن | 8-9T |
| رنگ | به عنوان درخواست شما |
| ضخامت مواد | 1.0-2.0 میلی متر یا به عنوان درخواست شما |
| عرض مواد | 1000 میلی متر یا به عنوان درخواست شما |
| نوع انتقال | انتقال زنجیره ای + موتور کاهش سرعت |
| اتوماسیون | تمام اتوماتیک |
| سیستم کنترل | PLC |
| محل مبدا | هبی ، چین (سرزمین اصلی) |
| خدمات پس از فروش ارائه شده | مهندسان در دسترس برای خدمات ماشین آلات در خارج از کشور |
| (1) پارامتر کلی ماشین | |
| مواد تشکیل دهنده رول مناسب | ورق استیل رنگی یا ورق استیل گالوانیزه |
| ضخامت | 1.0 ~ 2.0 میلی متر |
| طراحی قاب | طرح-قاب-صفحه-دیواری / طرح-قاب-پایه ایستاده |
| مراحل رول کنید | 14 مرحله |
| مواد تشکیل غلتک | 45 # فولاد ، تراش CNC ، روکش سخت کروم |
| قطر شافت | Φ75 میلی متر |
| قدرت اصلی موتور | 7.5 کیلو وات کنترل سرعت فرکانس |
| حداکثرسرعت خط رول سابق | 12 متر در دقیقه (سرعت بالاتر در دسترس است ، به مشخصات مورد نیاز خریدار بستگی دارد) |
| توان گروه هیدرولیک | 4 کیلو وات |
| مواد تیغه برش | Cr12 ، درمان را بشنوید |
| استاندارد الکتریکی | 380V / 50Hz / 3PH یا به عنوان نیاز مشتری |
| ابعاد ماشین | 7650 میلی متر × 1350 میلی متر × 1670 میلی متر (فقط تخمین زده شده) |
| رنگ اصلی ماشین نقاشی شده | RAL 5015 (آبی) یا طبق نیاز مشتری |
| (2) سیستم کنترل PLC | |
| PLC | مارک زیمنس (در صورت لزوم نام تجاری ABB موجود است) |
| صفحه لمسی | مارک زیمنس (در صورت لزوم نام تجاری ABB موجود است) |
| معکوس کننده | مارک اشنایدر (در صورت لزوم مارک ABB موجود است) |
| رمزگذار | مارک عمرون |
| (3) قفسه محصول | |
| شرح | بدون موتور ، 6 متر طول |
|
(4) گزینه: 1. دستگاه پیش برش هیدرولیک 2. گواهینامه CE برای جزئیات بیشتر به تصاویر پیوست شده مراجعه کنید |
|
| (5) خدمات پس از فروش | |
|
در عملکرد و نگهداری صحیح ، از زمانی که کارخانه ما عناصر الکتریکی را حذف نمی کند ، دستگاه به مدت یک سال تضمین شده است. نصب و راه اندازی: (1) در صورت نیاز به نصب ، Liming (فروشنده) تکنسین را به کارخانه خریدار در خارج از کشور اعزام می کند تا به تنظیم ماشین با هزینه رایگان کمک کند.خریدار برای دریافت ویزای تکنسین چینی باید به Liming کمک کند و باید هزینه بلیط هواپیما رفت و برگشت و محل اقامت محلی را پرداخت کند. (2) در صورت نیاز به نصب ، خریدار باید مراحل زیر را قبل از ورود تکنسین ها انجام دهد. الف) دستگاه را در کارخانه خریدار قرار دهید. ب) سیم کشی الکتریکی لازم را آماده کنید. ج) مواد آزمایشی را آماده کنید. د) تلاش برای کمک و نصب در حین نصب. ه) در صورت امکان ، یک مترجم چینی زبان به طوری که ارتباط بین خریدار و تکنسین فروشنده به راحتی پیش برود. |
|
