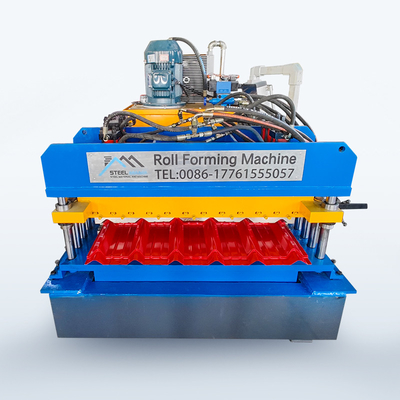

دستگاه رول فرمینگ ورق پروفیل دو لایه فولادی رنگی لعابدار و ورق سقف
دستگاههای مختلف فرمینگ سقف میتوانند اشکال مختلف ورقهای سقف و دیوار فولادی را مطابق با نقشههای پروفیل و الزامات مشتری تولید کنند. ورقهای سقف و دیوار فولادی مصالح ساختمانی جدیدی با ضخامتها و رنگهای متنوع هستند. محصولات نهایی به عنوان سقف و دیوارهای سالنهای ورزشی، فرودگاهها، تئاترها، کارخانهها، انبارها، گاراژها، مراکز نمایشگاهی و غیره استفاده میشوند.
پارامتر اصلی
| نام |
مدل/نام |
تعداد |
توضیحات فنی |
| 1. سیستم بازکننده کلاف |
بازکننده کلاف اتوماتیک نوع بازویی (با کنترل اولتراسونیک) |
1 ست |
نوع بازویی، هیدرولیکی، موتور الکتریکی به طور فعال ورق را آزاد میکند، همراه با چرخ دستی کلاف و بازوی فشاری. |
| 2. سیستم فرمینگ اصلی |
دستگاه پیش برش |
1 ست |
1. جنس غلتک: فولاد شماره 45 با روکش کروم سخت.
2. جنس شفت غلتک: فولاد شماره 45
3. نوع ساختار پشتیبان داخلی غلتک: ستون راهنما
4. موتور گیربکس چرخ دنده پین سیکلوئیدی، غلتکهای عقب/جلو توسط زنجیر و غلتکهای بالایی/پایینی توسط چرخ دنده رانده میشوند.
5. جنس تیغه برش: فولاد Cr12 با عملیات کوئنچینگ.
6. جنس قالب پانچ: فولاد شماره 45 با عملیات نیتراسیون.
|
| دستگاه راهنمای تغذیه |
1 ست |
| دستگاه پوشش فیلم |
1 ست |
| سیستم رول فرمینگ |
1 ست |
| سیستم پرس |
2 ست |
| دستگاه پس برش |
1 ست |
| پوشش ایمنی کامل |
1 ست |
| 3. سیستم خروجی |
میز پشتیبان |
2 ست |
برای پشتیبانی از ورق تکمیل شده |
| 4. سیستم هیدرولیک |
1 ست |
ایستگاه هیدرولیک جداگانه برای دستگاه اصلی و بازکننده کلاف. |
| 5. سیستم کنترل الکتریکی |
1 ست |
1. کنترل PLC، برش اتوماتیک طول با انکودر
2. مرحله عملیات: صفحه لمسی + دکمه
3. فرکانس AC برای تنظیم سرعت
|
اطلاعات جزئی
بازکننده کلاف
بازکننده کلاف دستی 5 تنی
ویژگیها: ماندرل و پایه دو جزء بازکننده کلاف هستند، ماندرل با دستگاه مکانیکی به صورت دستی منقبض و منبسط میشود، پس از ثابت کردن کلاف روی ماندرل، کلاف همراه با ماندرل به پایه بازگردانده میشود.
توان: ندارد;
توان باز و بسته شدن قطعات: مکانیکی;
توان چرخش قطعه: کشیده شده توسط سیستم فرمینگ;
تعداد قطعات: 4 عدد;
محدوده انبساط قطعات: 460 ~ 520 میلی متر;
ارتفاع مرکز ماندرل: 0.65 متر;
سرعت تغذیه: بستگی به سرعت دستگاه رول فرمینگ دارد;
دستگاه رول فرمینگ
غلتکها: طراحی شده توسط مهندسان ارشد با نرم افزار Auto-cad، ساخته شده با فولاد با کیفیت بالا 45# توسط ماشین ابزار CNC و روکش شده با کروم سخت;
شفت: ساخته شده با فولاد با کیفیت بالا 45# توسط ماشین ابزار CNC;
قاب پشتیبان: دیواره فولادی برای هدایت پایه یاتاقان ایستگاه فرمینگ;
تعداد ایستگاههای غلتک: 18 گروه بالا
جنس غلتکها: فولاد با کیفیت بالا 45# پولیش شده و روکش شده با کروم HRC55-60°
جنس شفت: فولاد با کیفیت بالا 45# پولیش شده و روکش شده با کروم HRC55-60°
قطر شفت: 70 میلی متر
ضخامت پنل قاب: 14 میلی متر
قاب پایین: فولاد ناودانی 36#
دستگاه برش
عملکرد: عمل برش توسط PLC کنترل میشود. دستگاه اصلی به طور خودکار متوقف میشود و برش انجام میشود. پس از برش، دستگاه اصلی به طور خودکار شروع به کار میکند.
منبع تغذیه: ایستگاه هیدرولیک;
قاب: قاب فولادی جوشی;
سوئیچ ضربه: سوئیچ فوتوالکتریک غیر تماسی;
برش پس از فرمینگ: ورق پس از رول فرمینگ به طول مورد نیاز برش داده میشود;
اندازهگیری طول: اندازهگیری خودکار طول.
سیستم هیدرولیک
ایستگاه هیدرولیک
این سیستم توسط پمپ روغن چرخ دنده کنترل میشود. پس از پر کردن روغن هیدرولیک در مخزن روغن هیدرولیک، پمپ دستگاه برش را برای شروع کار برش هدایت میکند.
تجهیزات مطابق: سیستم شامل یک مجموعه مخزن هیدرولیک، یک مجموعه پمپ روغن هیدرولیک، دو لوله هیدرولیک و دو مجموعه شیر برقی است.
برای اطمینان از پایداری و طول عمر، از قطعات سیستم هیدرولیک برند برتر استفاده شده است تا از نشتی جلوگیری شود.
توان اولیه را از طریق مخزن روغن بسته به برش تامین میکند. در زمان عدم برش خاموش است که میتواند در مصرف برق صرفهجویی کند.
سیستم کنترل الکتریکی
اندازهگیری خودکار طول: یک واحد ابزار اندازهگیری طول که به آرامی روی سطح ورق فولادی فشرده میشود؛ ابزار با سرعت حرکت ورق فولادی میچرخد و سپس برای اندازهگیری طول آن حس میکند؛ عدم دقت طول به راحتی قابل اصلاح است.
اندازهگیری خودکار تعداد;
PLC برای کنترل طول و تعداد استفاده میشود. دستگاه به طور خودکار به طول برش میدهد و پس از رسیدن به تعداد مورد نیاز متوقف میشود؛
کنترل پنل: سوئیچ دکمهای، نمایشگر LED طول و تعداد؛
واحد طول: میلی متر;
عملکرد حفاظت از بار اضافی موتور، جریان بیش از حد سیستم، اتصال کوتاه;
نمایش کل طول و کل تعداد تولید شده.
جریان فرآیند
کارخانه ما
| 1. چگونه قیمت دقیق دستگاه ساخت قاب را بپرسیم؟ |
| 1.) معمولاً قیمت دقیق را بر اساس نقشه پروفیل ارائه میدهیم، بنابراین اگر میخواهید قیمت دقیق را دریافت کنید، لطفاً ابتدا نقشه پروفیل را به ما نشان دهید. |
| 2.) دستگاه میتواند در انواع و روشهای مختلف طراحی شود، برای قاب دستگاه، برند PLC، برند موتور همه بر قیمت تأثیر میگذارند. |
| 2. شرایط پرداخت: |
| 30% T/T، مانده قبل از حمل و نقل پس از بازرسی پرداخت میشود. همچنین پرداخت L/C، O/A، D/P را قبول میکنیم. |
| 3. خدمات پس از فروش شما چیست؟ |
| دوره گارانتی دستگاه ساخت قاب 24 ماه است، اگر قطعات شکسته قابل تعمیر نباشند، میتوانیم قطعات جدید را به صورت رایگان ارسال کنیم، اما شما باید هزینه اکسپرس را خودتان پرداخت کنید. ما پشتیبانی فنی را برای کل عمر دستگاه رول فرمینگ T Bar ارائه میدهیم. |
| |
| 4. چگونه از شرکت شما بازدید کنیم؟ |
| الف. پرواز به فرودگاه پکن: با قطار سریعالسیر از پکن نان به کانگژو شی (1 ساعت)، سپس میتوانیم شما را تحویل بگیریم. |
| ب. پرواز به فرودگاه شانگهای: با قطار سریعالسیر از شانگهای هونگکیائو به کانگژو شی (4.5 ساعت)، سپس میتوانیم شما را تحویل بگیریم. |
