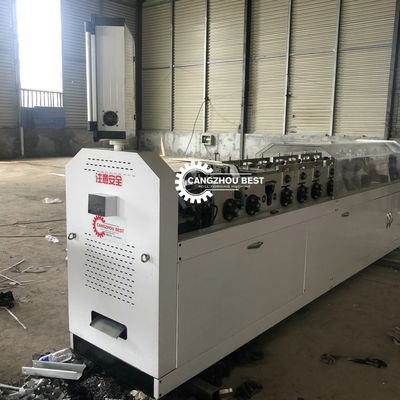

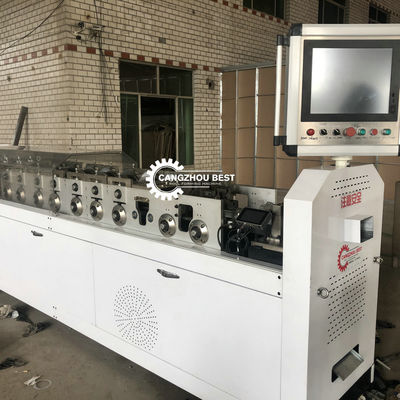

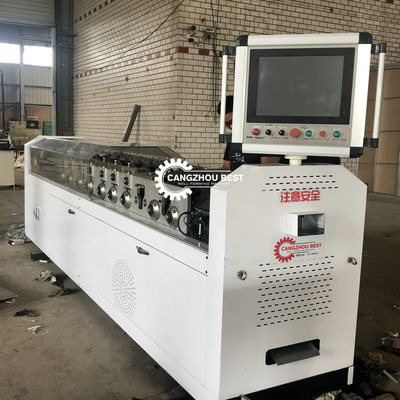

ویلای فولاد سبک سرعت بالا 7.5kw ساختمان 35m / min ماشین فولاد سبک

C89 140 سبک گیج قاب فولادی ویلا CAD دستگاه رول فرمینگ برای ساختمان

1.مشخصات اصلی:
سایز 89*41 میلیمتر
ضخامت 0.6-1.2mm (کویل G300-G550Galvanzied و آلوزینک)
عرض تغذیه 182 میلی متر
سرعت تولید استاندارد 300-700 متر در ساعت
حداکثر سرعت تولید 1500 متر در ساعت
موتور اصلی 7.5 کیلو وات
منبع برق 380 ولت 50 هرتز 3 فاز یا بنا به درخواست شما
ایستگاه هیدرولیک 5.5 کیلووات
ظرفیت مخزن هیدرولیک: 100 لیتر
خنک کننده هیدرولیک: خنک کننده فن
فشار هیدرولیک: مجموعه کامپیوتری
قالب و قالب های پانچ: سوراخ پیچ، پخ، سوراخ شکاف، برش فلنج، سوراخ لوله، تعلیق، برش
تحمل: +- 0.5 میلی متر
چاپگر جوهر افشان: EC-JET
اندازه دستگاه: 4900 * 1000 * 1500 میلی متر
وزن: 5000 کیلوگرم
رنگ: با توجه به درخواست شما
دکلیر: یاتاقان 2 تنی، دکویل اتوماتیک

نرم افزار طراحی خانه VERTEX BD
1. ساختار دیوار، کف و سقف به طور خودکار تولید می شود و در زمان طراحی صرفه جویی می شود.
2. قالب گیری 3 بعدی خودکار، دقت 100٪ را تضمین می کند.
3. با عملکرد پروژه تجزیه و تحلیل، نرم افزار می تواند ظرفیت باربری را محاسبه کند.

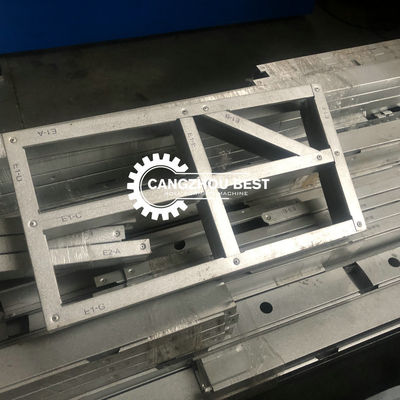

4. ایجاد نقشه 3 بعدی فریم و نمای دکوراسیون سه بعدی.
5. کل قاب ساختمان را می توان به طراحی واحد مستقل حل کرد.
6. محاسبه صورتحساب مواد از جمله فولاد مورد نیاز، صفحات، مواد عایق حرارتی، در و پنجره، پیچ و
سایر مواد منطبق
7. ایجاد داده های پردازش شده از جمله قطعه کار علامت گذاری شده، اتصال به تجهیزات.
8. هزینه نگهداری و آموزش نرم افزار.
9. هزینه نگهداری و پشتیبانی 2200.00 دلار در سال است.این برای به روز رسانی نرم افزار و اختیاری است.

توضیحات تجهیزات
1). اتوماتیک عمودی تک سر uncoiler: 1 مجموعه
الف. با استفاده از طراحی سفت کردن دست، شناسه سیم پیچ: 460 میلی متر-520 میلی متر، سیم پیچ OD: 1400 میلی متر، بارگیری: 2000 کیلوگرم
b.Frequency تبدیل خودکار uncoiling
ج.قدرت: 2.2 کیلو وات
2).قاب: با استفاده از جوشکاری صفحه فولادی، بازپخت کلی به درمان استرس، برای اطمینان از استفاده طولانی مدت بدون تغییر شکل.و
پردازش مرکز ماشینکاری CNC برای اطمینان از دقت ابعاد.
3).قوس: قوس اصلی ساختار جعبه است، جعبه پردازش مرکز ماشینکاری CNC است، قوس کمکی ساختار مستقل است.
4).قالب نورد: فولاد قالب Cr12mov، پس از وکیوم سخت HRC60-62 درجه برای اصلاح سوراخ و انتهای صورت، تراش CNC
اتمام سطح غلتک
5).محور اصلی: مواد برای فولاد ابزار 40Cr، عملیات حرارتی خاموش و معتدل، تکمیل سنگ زنی خارجی
6).سیستم محرک: سروو موتور و اتصال کاهنده، بین چرخ با عملیات غوطه وری دقیق روغن دنده دنده سخت، به
اطمینان حاصل کنید که استفاده طولانی مدت بدون سایش.
7).سیستم هیدرولیک
آ.ساختار ذخیره انرژی، صرفه جویی در انرژی و حفاظت از محیط زیست
باجزای هیدرولیک: محصولات Bosch Rexroth آلمان
8).قالب پانچ
مواد مدل قالب از فولاد ابزار S45C، درج قالب با فولاد با کیفیت بالا D2 یا SKD11، قطعات قالب با برنج ژاپنی استفاده می شود.
محصولات
9).قطعات الکتریکی
الف. کنترل کننده حرکتی و PLC وارداتی اصلی
بقطعات ولتاژ پایین برند درجه یک بین المللی
10).چاپگر جوهر افشان CNC
a.پیکربندی چاپگر جوهرافشان الکترونیکی مبتنی بر حلال با کیفیت بالا صنعتی، نوشته چاپی شفاف و جامد، آسان برای
نصب
ب. جوهرهای مبتنی بر حلال معمولی، خرید آسان و مقرون به صرفه برای استفاده
c.به صورت خودکار به صورت خودکار توسط نرم افزار طراحی، بدون دخالت انسان، چاپ می کند
سیستم کنترل تولید سازنده d.By Frame Mac LGS می تواند هر گونه اطلاعات اضافی مانند نام شرکت، آرم، وب سایت ها و غیره را اضافه کند.
بر.
