جزئیات محصول:
|
نام: | دستگاه شکل دهی رول گل میخ و آهنگ | رمزگذار: | امرون |
---|---|---|---|
مواد: | فولاد | سیستم برش: | برش هیدرولیک |
ابعاد: | 7.5 * 1.2 * 1.5 متر | تحمل برش: | ± 2 میلی متر |
طول برش: | قابل تنظیم | ||
برجسته کردن: | پرواز با سرعت بالا استود رول سابق,ماشین های چوبی و ردیابی,ماشین ساخت مسیر های سقف,gypsum board stud and track machine,ceiling drywall stud track forming machine |
صنایع قابل استفاده
هتل ها، مغازه های پوشاک، مغازه های مواد ساختمانی، مغازه های تعمیر ماشین آلات، کارخانه های تولیدی، کارخانه های مواد غذایی و نوشیدنی، مزرعه ها، رستوران ها، استفاده خانگی، خرده فروشی، مغازه های مواد غذایی، چاپخانه ها،کار ساختمانی، انرژی و معدن، مغازه های مواد غذایی و نوشیدنی، شرکت تبلیغاتی، دیگر.
نام |

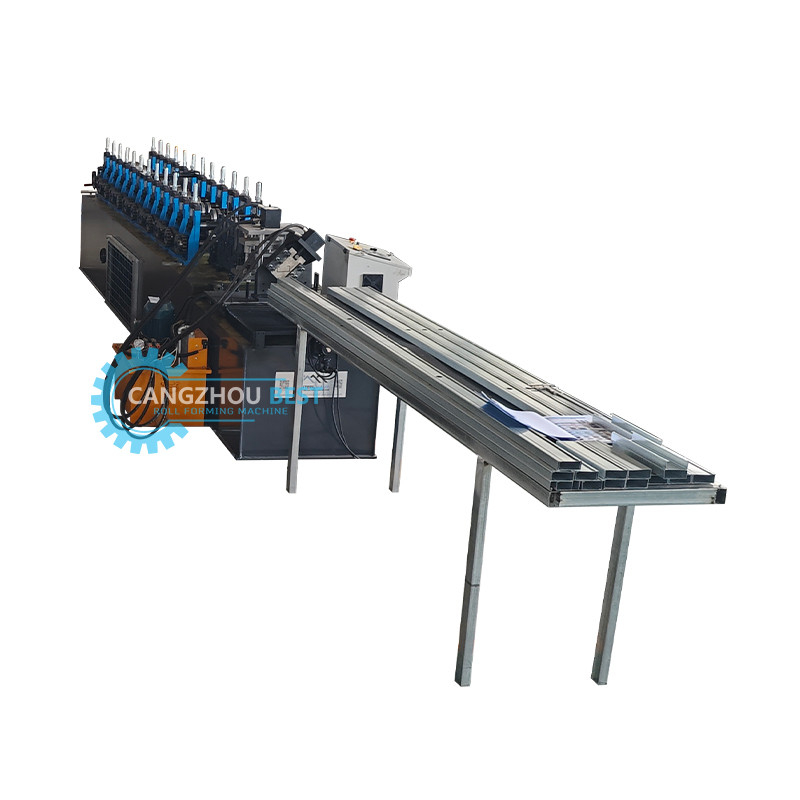

فلز استد و مسیر C ماشین رول شکل گیری کانال Purlin |
مواد مناسب |
طناب فولادی رنگارنگ یا گالوانیزه، HRB60 یا معادل آن |
محدوده ضخامت |
0.3-0.8 میلی متر |
محدوده عرض کویل |
طبق نقشه ي واقعي تو |
برق |
380 ولت، 50 هرتز، سه فاز یا بر اساس نیاز شما. |
ابعاد |
حدود 4.8*0.8*1.2 متر ((L*W*H) بر اساس نقشه |
برش |
به طور خودکار توقف و برش زمانی که به مجموعه می آیدطول |
طولورق |
شما می توانید طول را بر اساس نیاز خود تنظیم کنید. توسط PLC کنترل می شود دقت طول: ±1mm. |
طراحی پروفایل
Wجریان کار:
Decoiler------ تغذيه------ شکل دادن رول------ برش به طول------ جدول خروجی
ملیست اجزای آچین:
نام | نه | واحد |
1. از کولر | 1 | مجموعه |
2ماشین شکل دادن | 1 | مجموعه |
3دستگاه برش | 1 | مجموعه |
4جعبه کنترل PLC | 1 | مجموعه |
5پمپ های هیدرولیک | 1 | مجموعه |
6جدول حمایت از تولید | 1 | مجموعه |
مپارامتر فنی:

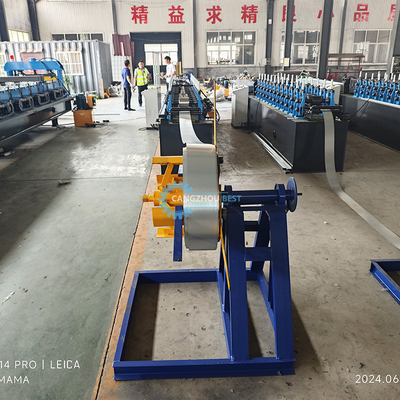

1. DECOILER
(1) حداکثر عرض: 500 میلی متر
(2) قطر داخلی: Φ450 Φ550 mm
(3) قطر خارج: 1500 میلی متر
(4) حداکثر ظرفیت بارگیری: 3000 کیلوگرم

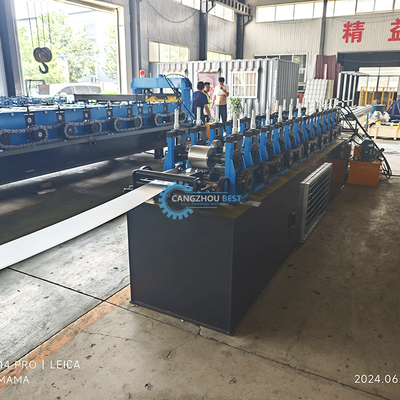

2. دستگاه شکل دادن رول
(1) ضخامت مواد: 1.0mm PPGI و GI
(2) تعداد ایستگاه های رولر: 8 گروه
(3) مواد برای رولرها: فولاد Cr12 پولیش شده و با کروم HRC58-62° پوشش داده شده است
(4) مواد برای گره: فولاد درجه بالا 45# پولیش شده و با کروم HRC58-62° پوشش داده شده است
(5) قطر گره: 50mm
(6) پانل قاب: 14mm
(7) فریم پایین: فولاد 36# H-section
(8) قدرت موتور: 3kW
(9)نوع محرک: زنجیره
(10)سرعت: 8 تا 12 متر/دقیقه

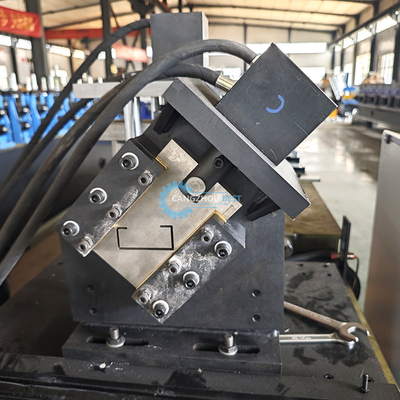

3. دستگاه قطع
مواد برای قطع کردن مدولار:پول Cr12 پس از درمان
سختی برای درمان حرارتی:HRC58 ′′ 62°
نوع برش: برش قالب
موتور برای ایستاده های هیدرولیکی: 3kW
4.جعبه کنترل PLC
(1) نوع: سیستم کنترل فرکانس PLC با صفحه لمسی
(2) PLC برند: دلتا
(3) نام تجاری رمزگذاری کننده: Omron
(4)خطای طول: ±2mm
(5)زبان: انگلیسی و چینی
(6) ولتاژ: 380v / 50HZ، 3 فاز (این بستگی به نیاز مشتری دارد)
5پمپ هیدرولیکایستگاه
(1) نوع روغن: 46# روغن هیدرولیک
(2) مارک پمپ: مارک چین
(3) فن خنک کننده
6جدول حمایت از تولید
(1) هیچ نوع قدرت
(2) طول: 2 متر
