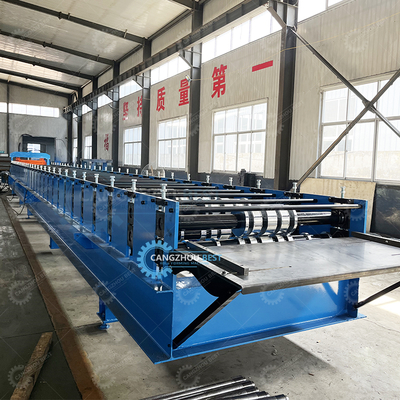

دستگاه رول فرمینگ عرشه پروفیل فولادی سروو موتور

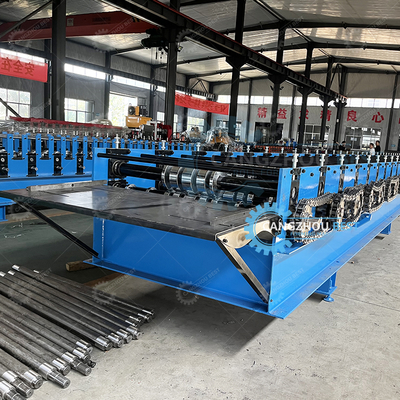

3) تشکیل بخش:

1مواد پروفایل: Q195، Q235، GI یا فولاد رنگ
2محدوده ضخامت: 0.5-1.2mm
3. قدرت موتور اصلی: 11kwx2، موتور AC، موتور داخل ماشین اصلی (مارک: Guomao از چین) (بر اساس طراحی نهایی)
4ولتاژ ماشین، فرکانس، فاز: 380 ولت، 50 هرتز، 3 فاز
5ایستگاه رول: 30 ایستگاه (بر اساس طرح نهایی)
6مواد رول: ASTM1045 سطح کرومی با سختی،CNC
7قطر گره: ¢85mm مواد: SAE1045 با خاموش کردن و سخت کردن
8سرعت ماشین شکل گیری رول: حداقل 15m/min
9انتقال: با زنجیره ای، یک اینچ، خط دوگانه

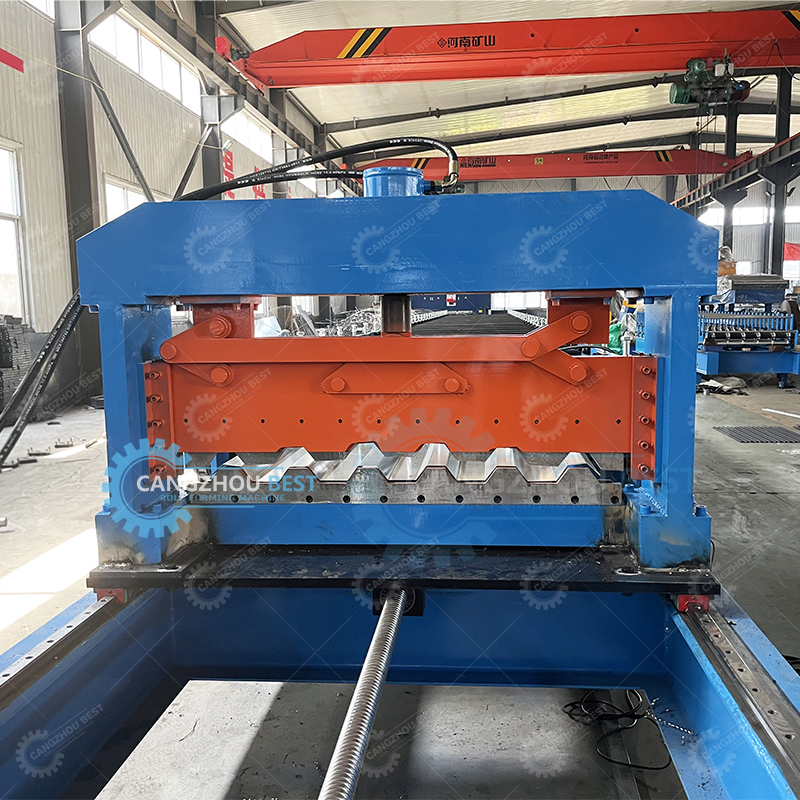

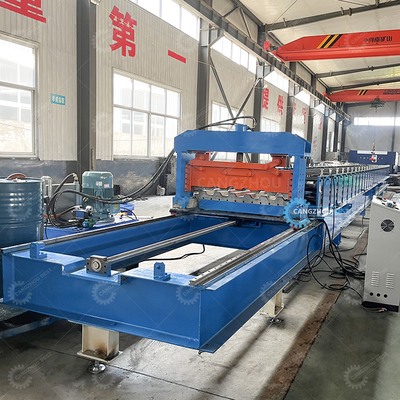

4) سیستم برش پست

1. واحد های دستگاه برش تراز پروفایل که اجازه می دهد تا پروفایل خم شده را بدون آسیب رساندن به پوشش فلزی برش دهید و قطع صاف را تضمین کنید.
2. تغذیه آخرین پروفایل برش از تجهیزات: اتوماتیک اگر طول آخرین پروفایل کمتر از 2000 میلی متر نیست؛
3. برش پس از شکل گیری: برش ورق پس از شکل گیری رول به طول مورد نیاز
4. استفاده از دو سیلندر هیدرولیک برای کار باید شامل یک تنظیم کننده جریان برای دستیابی به یک چاقو پایین یکنواخت باشد.
5. قدرت برش توسط هیدرولیک، 5.5KW
6فشار کار: 12-20Mpa تنظیم
7. توالی برش نیز توسط همان برنامه PLC کنترل و کنترل می شود
8تحمل طول: +/- 1.5mm برای هر قطعه محصول نهایی
9مقدار: 1

7) جدول خروجی:

1قاب: جوش با لوله
2اندازه: حدود 1.0m طول * 1.0mw عرض * 0.9m ارتفاع
3. يه ميز خارج با يه رولر پشتيباني
4. رولر پشتیبان: ASTM 1045 با کروم
5قطر رول ها: 55 میلی متر
6. بوی: آبی
7مقدار: 1 واحد
