دستگاه شکل گیری رول پروفایل فلزی با زاویه نیمه خودکار/گوشه ای از فولاد مهره

اجزای اصلی دستگاه رول فرمینگ استود و تراک

اجزا و مشخصات دستگاه

بازکننده کویل برقی 3 تنی

1. حداکثر وزن: 2 تن
2. قطر داخلی کویل: 460-560 میلی متر
3. صفحه فولادی و تیر C جوش داده شده
4. عملکرد: بازکننده کویل برای نگه داشتن و باز کردن کویل ها استفاده می شود. این بازکننده کویل دستی بدون برق است. شما باید به صورت دستی محور بازکننده کویل را تنظیم کنید تا کویل را کشش دهید.

دستگاه تغذیه و راهنمای دستگاه استود و تراک

1. محدوده عرض: 200-300 میلی متر
2. نوع تغذیه: تغذیه دستی
3. نوع راهنما: تنظیم دستی
4. عملکرد راهنما: جلوگیری از انحراف مواد

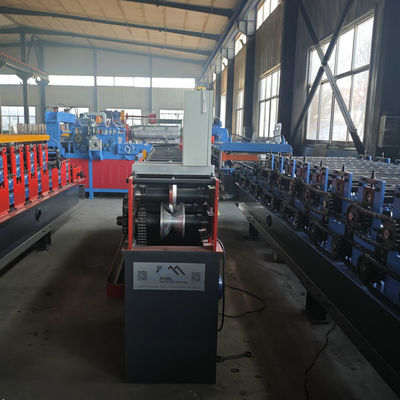

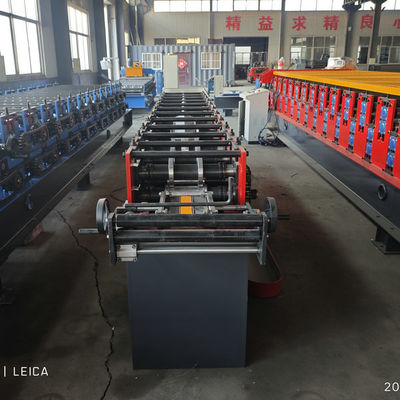

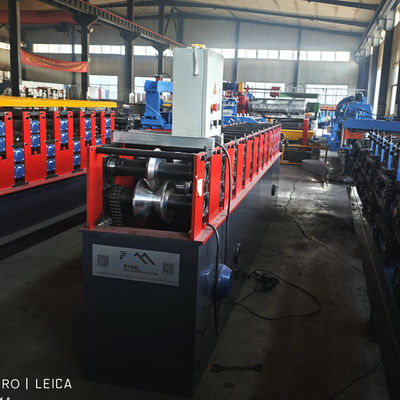

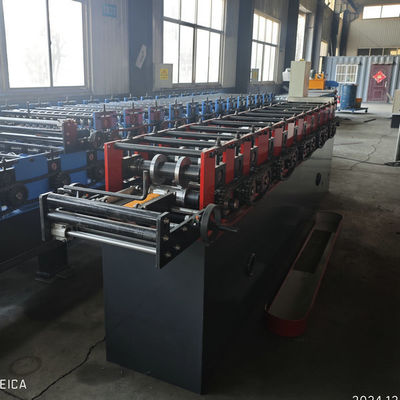

دستگاه رول فرمینگ استود و تراک فلزی

1. ساختار دستگاه: پایه اصلی از تیر C جوش داده شده استفاده می کند، موتور محرک را در داخل دستگاه مونتاژ می کند، ساختار آسیاب از صفحه کامل جوش داده شده استفاده می کند، بلوک یاتاقان پایین مستقیماً در صفحه فولادی مونتاژ می شود که مشابه طراحی تایوان است.
2. سرعت فرم دهی: 12-15 متر در دقیقه
3. ولتاژ و فرکانس دستگاه: 415 ولت، 50 هرتز، 3 فاز
4. جنس غلتک ها: GCR15، پردازش CNC، HRC58-62، ضخامت کروم 0.05 میلی متر
5. مراحل فرم دهی: 18
6. جنس شافت: ASTM1045، فرآیند تراش و پولیش قطر بیرونی
7. قطر شافت: 60 میلی متر
8. جنس اسپیسرها: ASTM1045، ضخامت دیواره: 8 میلی متر، کروم و عملیات سختی.
9. موتور محرک: برند چینی Guomao، 5.5 کیلووات
10. انتقال: توسط چرخ دنده ها
11. پانل دیواری جانبی دستگاه: 18 میلی متر
