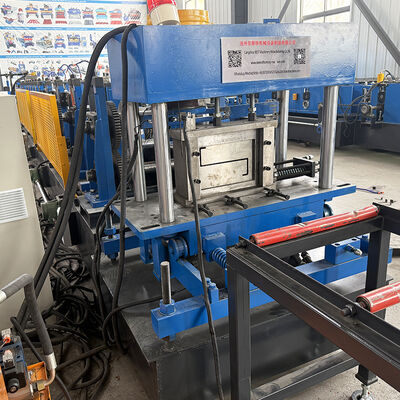

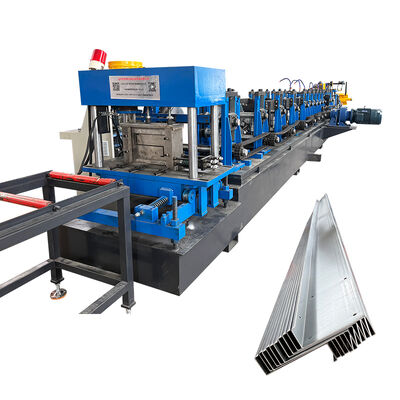

خط تولید خودکار کامل دستگاه فرم دهی رول C به Z با تعویض سریع و استکر خودکار
این خط تولید کاملاً خودکار دارای یک دستگاه فرم دهی رول C به Z با تعویض سریع و استکر خودکار یکپارچه است که برای عملکرد کارآمد و مداوم در محیط های تولید صنعتی طراحی شده است.
مشخصات کلیدی
- مواد مناسب: فولاد نواری
- سرعت کار: 8-10 متر در دقیقه (به استثنای پانچ و برش)
- توان موتور اصلی: 11.5 کیلووات با کاهنده سیکلوئیدی
- توان ایستگاه هیدرولیک: 7.5 کیلووات
- سیستم کنترل الکتریکی: سیستم کنترل PLC با برند معروف
- ضخامت مواد: 1-3 میلی متر
- قطر شفت: 80 میلی متر
- ایستگاه های غلتکی: 12 ایستگاه
- محور گسترش مواد: 200-600 میلی متر
- ابعاد: 11×1.3×1.35 متر
- حالت رانندگی: انتقال زنجیری
- کشش الکتریکی: 380 ولت 3 فاز 50 هرتز یا طبق نیاز مشتری
- جنس غلتک: فولاد فورج شده 45# با درجه بالا با عملیات کوئنچ
- جنس برش: فولاد قالب CR12 با عملیات کوئنچ
- عملکرد مداوم: قابلیت 24 ساعته
- کارگران مورد نیاز: 1-2 اپراتور
پارامترهای فنی
| پارامتر |
مشخصات |
| نام محصول |
دستگاه فرم دهی رول C به Z با تعویض سریع |
| پروفایل |
شکل C، شکل Z، شکل U |
| نوع مواد |
کویل فولادی گالوانیزه |
| ضخامت |
1.5-3.0 میلی متر |
| مقاومت تسلیم |
Q235-345 مگاپاسکال |
| حداکثر سرعت فرم دهی |
10-15 متر در دقیقه |
| جنس غلتک |
فولاد بلبرینگ GCr15 |
| نوع محرک غلتک |
انتقال زنجیری |
| کنترل کننده |
PLC |
| عملکرد |
صفحه نمایش لمسی و دکمه |
| فشار سیستم هیدرولیک |
20 مگاپاسکال |
| توان موتور اصلی |
18.5-22 کیلووات |
| توان موتور ایستگاه هیدرولیک |
5.5 کیلووات |
| ابعاد (طول×عرض×ارتفاع) |
حدود 10000×1000×1500 میلی متر |
| وزن |
حدود 10000 کیلوگرم |
پیکربندی فنی اصلی
| اجزاء |
مشخصات |
| پیکربندی ها |
بازکننده کویل دستی، پلت فرم هدایت، تراز کننده نوار 9 شفت، دستگاه اصلی فرم دهی رول، موتور هیدرولیک، دستگاه پیش پانچ، دستگاه پیش برش، ایستگاه هیدرولیک، کنترل PLC، میز پشتیبان |
| سیستم کنترل |
صفحه نمایش لمسی اینورتر PLC Encoder |
| قاب اصلی |
تیرآهن 400 میلی متری |
| توان کل |
22 کیلووات |
| منبع تغذیه |
380 ولت، 3 فاز، 50 هرتز |
| سرعت فرم دهی |
12-24 متر در دقیقه |
| ایستگاه رول |
18 استند |
| ظرفیت بازکننده کویل |
3.5 تن |
| قطر غلتک |
80 میلی متر |
| عرض موثر |
80-300 میلی متر |
| ضخامت تغذیه |
1.5-3.0 میلی متر |
| ضخامت تخته پشتی |
20 میلی متر |
| استاندارد برش |
GCr12 |
| استاندارد غلتک |
Gcr15# |
| اندازه کلی |
حدود 8500×1000×1400 میلی متر |
| وزن کل |
حدود 10 تن |
| سفارشی سازی |
با توجه به نیاز مشتری |
توجه: تمام پارامترهای فنی را می توان با توجه به نیاز کاربر تغییر داد و فقط به عنوان مرجع ارائه می شود.
مشخصات اجزا
بازکننده کویل دستی
حداکثر ظرفیت: 5 تن
دستگاه پیش برش و دستگاه پیش پانچ
درایو موتور هیدرولیک با برش قالب با طول ثابت کنترل شده توسط کامپیوتر PLC
- تلرانس طول برش: ±2 میلی متر
- جنس: GCr12 با عملیات کوئنچ 60-62°C
سیستم هیدرولیک
شامل موتور الکتریکی، مخزن هیدرولیک، پمپ روغن هیدرولیک و شیر برقی
توان: 22 کیلووات
سیستم کنترل
سیستم کنترل PLC با صفحه نمایش لمسی رنگی برای طول هدف قابل تنظیم
حالت محاسبه: خودکار یا دستی
رمزگذار
شمارنده طول با مدولاسیون پالس

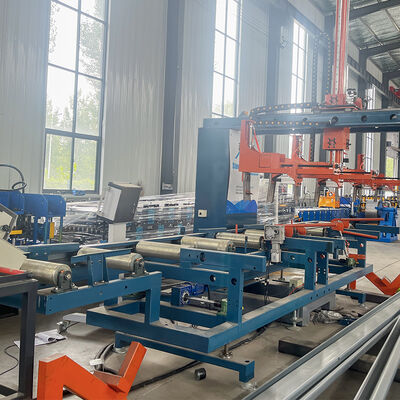

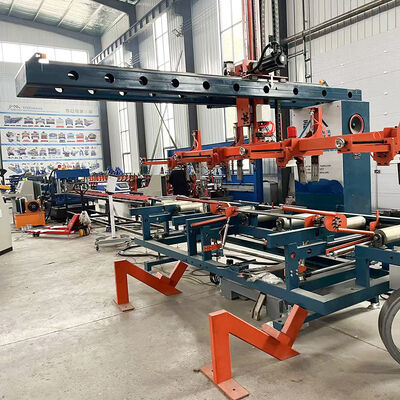

استک ساده
برای بارگیری صفحه فرم داده شده استفاده می شود
سوالات متداول
س1: آیا شما تولید کننده هستید یا شرکت بازرگانی؟
ج1: ما تولید کننده هستیم
س2: آیا مهندس خارج از کشور دارید؟
ج2: بله، ما نه تنها مهندسان خارج از کشور را ارائه می دهیم، بلکه آموزش فنی را نیز ارائه می دهیم.
س3: آیا راه حل های سفارشی ارائه می دهید؟
ج3: مطمئناً، ما می توانیم تجهیزات را با توجه به درخواست شما طراحی کنیم. ما طراح و تولید کننده حرفه ای دستگاه فرم دهی ورق فلز هستیم.
س4: کارخانه شما در مورد کنترل کیفیت چگونه عمل می کند؟
ج4: هیچ گونه تلرانس در مورد کنترل کیفیت وجود ندارد. کنترل کیفیت با ISO 9001 مطابقت دارد. هر دستگاه باید قبل از بسته بندی برای حمل و نقل، تست اجرا را پشت سر بگذارد.
س5: چگونه می توانم به شما اعتماد کنم که دستگاه ها قبل از حمل و نقل تست اجرا را پشت سر گذاشته اند؟
ج5: 1) ما ویدیوی تست را برای مرجع شما ضبط می کنیم
2) ما از شما استقبال می کنیم که از ما دیدن کنید و دستگاه را خودتان در کارخانه ما آزمایش کنید.
س6: آیا پشتیبانی پس از فروش دارید؟
ج6: بله، ما خوشحالیم که مشاوره ارائه می دهیم و همچنین تکنسین های ماهری داریم که برای نصب یا نگهداری در محل شما در دسترس هستند.
س7: آیا می توانم از کارخانه شما بازدید کنم تا دستگاه ها را در محل بررسی کنم؟ هنگام بازدید از کارخانه شما چه چیزی باید بیاورم؟
ج7: ما تولید کننده هستیم و از مشتریان استقبال می کنیم تا از کارخانه ما بازدید کنند. برای طراحی و توسعه محصول خاص، از شما می خواهیم که یک قطعه مواد آزمایشی را برای آزمایش در دستگاه های ما در محل بیاورید.
س8: شرایط پرداخت و زمان تحویل شما چیست؟
ج8: ما ترجیح می دهیم 30٪ به عنوان سپرده توسط T/T، 70٪ پرداخت مانده توسط T/T پس از بازرسی خوب دستگاه و قبل از تحویل. یا LC غیر قابل برگشت در دید قابل قبول است. پس از دریافت سپرده، تولید را ترتیب خواهیم داد. زمان تحویل حدود 60-70 روز است.
