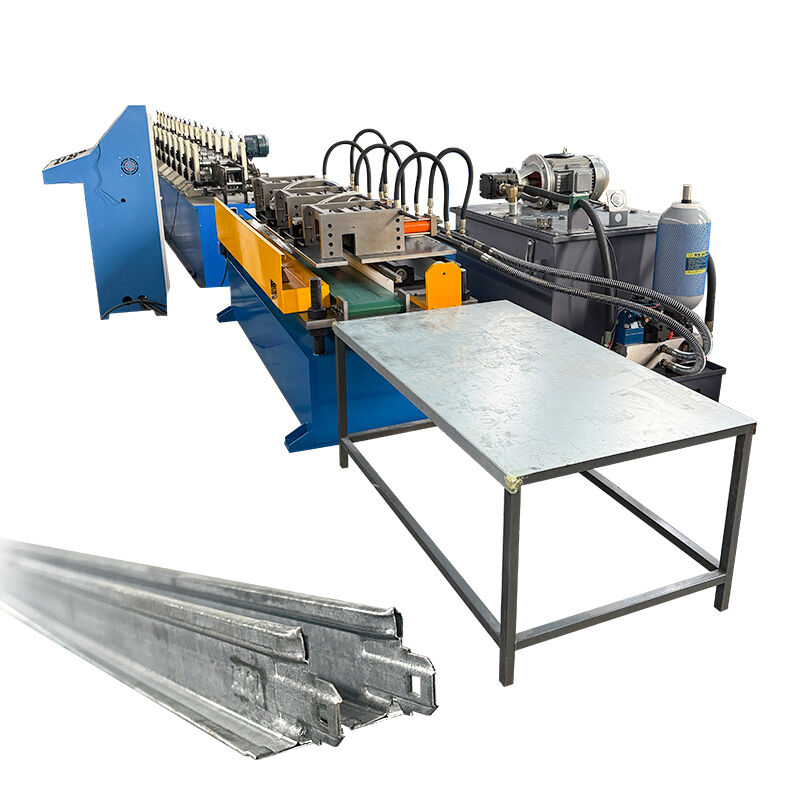

دستگاه رول فرمینگ شبکه سقفی T با پانچ هیدرولیک T24X26 با سرعت بالا

دستگاه فرم دهی سرد رول پانچ هیدرولیک با سرعت بالا T38X24 Main T Grid

ویژگی های محصول

1. تجهیزات کنترل صفحه لمسی، آسان برای استفاده

2. سطح نهایی پروفیل تولید خوب است. صفحه گالوانیزه

روی روی را خراب نمی کند، پوشش رنگ رنگ را نمی اندازد و شکل می تواند

به شدت با نقشه طراحی در 1:1 مطابقت داشته باشد.

3. تجهیزات مکانیکی محکم و بادوام هستند، خرابی کمتر و کم

هزینه های نگهداری.

4. میزان ضایعات کم تولید پروفیل، صرفه جویی در هزینه تولید.

این تجهیزات برای تولید قاب در، تکیه گاه ریل پنجره، قفسه ذخیره سازی، کشو، کیست فولادی سبک، لوله، گاردریل بزرگراه و غیره استفاده می شود.

کل خط تولید شامل یک قفسه قرار دادن مواد، دستگاه اصلی فرم دهی و دستگاه پانچ و برش با طول تنظیم هیدرولیکی است. برش آن شامل هیچ ضایعاتی نمی شود، ضایعات برش تولید نمی کند و در هزینه مواد صرفه جویی می کند، با راندمان تولید بالا.

1). قطر داخلی سیم پیچ مواد: 450mm-550mm

2). حداکثر عرض سیم پیچ: 300mm

3). ظرفیت حمل: 1.5T

1) جنس شفت:فولاد درجه 45 پس از عملیات حرارتی

2) قطر بیرونی 50 میلی متر است

3) جنس غلتک:Cr12 جلا داده شده و با کروم HRC55-60° پوشانده شده است

4) سرعت فرم دهی: 30 متر در دقیقه

5) توان موتور اصلی: 5.5 کیلووات

6) ایستگاه غلتک: 10-12 ایستگاه

7) ولتاژ: 380 ولت، 50 هرتز، 3 فاز

8) ساختار قاب اصلی:ساختار طاق یادبود

9) دستگاه کنترل: کنترل کامپیوتری خودکار، توسط PLC، به راحتی کار می کند

10) دستگاه برش:برش ردیابی هیدرولیک (همچنین می توانید درخواست اضافه کردن یک سروو موتور را داشته باشید,

سرعت تولید می تواندبه 40-60 متر در دقیقه برسد)

11) انتقال:درایو دنده

1). جنس تیغه: فولاد قالب Cr12 با عملیات حرارتی خاموش شده 55-60°C

2). سیستم برش: استفاده از درایو هیدرولیک پیشرفته، پس از شکل گیری خودکار

برش، بدون اعوجاج، بدون اتلاف، ضریب ایمنی بالا. (موتور اصلی برش را متوقف می کند)

نوع: سیستم کنترل فرکانس PLC با صفحه لمسی

خطای طول: ±2mm

(در مورد عنصر دستگاه الکتریکی، مشتریان همچنین می توانند نام تجاری را مشخص کنند)

ساده است و برای بارگیری محصول نهایی استفاده می شود.

طول: 6 متر

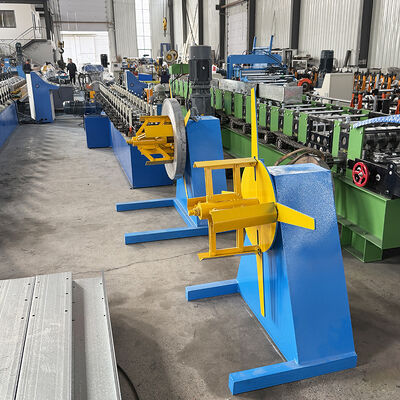

• حداکثر عرض 300 میلی متر
• قطر داخلی -460-510 میلی متر
• حداکثر ظرفیت بار 1000 کیلوگرم
• نوع عملکرد دستی انبساط دستی برای سفت کردن سیم پیچ
• خرابی کل خط درایو در حالی که بازکننده بیکار است

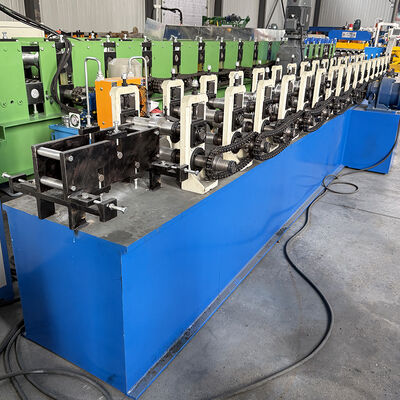

• ایستگاه فرم دهی 16 عدد
• جنس غلتک های فرم دهی Cr12
• عملیات سخت غلتک های فرم دهی HRC 58-60
• شفت غلتک قطر 40 میلی متر
• جنس شفت 40Cr، عملیات حرارتی، آسیاب ریز
• قاب دستگاه: جوشکاری فولادی
• ضخامت دیواره اصلی 25 میلی متر
• دستگاه توسط اتصالات جهانی از طریق گیربکس هدایت می شود
• موتور فرم دهی رول 5.5 کیلووات با کنترلر اینورتر فرکانس
• گیربکس گیربکس کرم RV

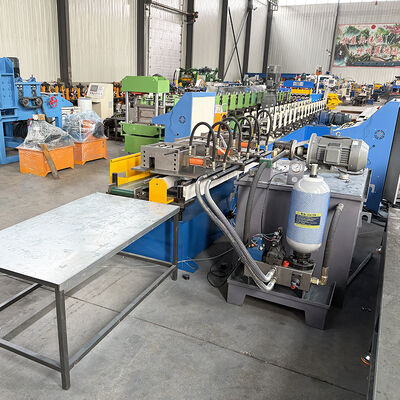

• پایه پمپ هیدرولیک 1 مجموعه
• اجزای هیدرولیک تایوانی
• سیستم هیدرولیک تخلیه حفاظت با خنک کننده باد
• برش لبه 2 مجموعه هر دو انتها
• پانچ سوراخ اتصال میانی 23 مجموعه / 152.4 میلی متر
• سوراخ تست آتش 2 مجموعه هر دو انتها
• قالب استاندارد فولاد SKD-11 ژاپنی
• قاب و صفحه قالب S45C
• پین قالب فولاد SKH-9 ژاپنی
• تمام عملیات قالب با برش سیم NC با تغذیه آهسته

• سر خودکار مکانیکی هدایت شده
• عملکرد کاملاً خودکار همراه با دستگاه فرم دهی

• مبدل فرکانس سیلین، تایوانی
• PLC Fatek، تایوانی
• صفحه لمسی weinview تایوانی
• دستگاه فرم دهی برش طول پروفیل سپس برش متوقف می شود
• کنترلر عملیاتی: سوئیچ دکمه صفحه لمسی emg

خرابی و غیره

(6) منبع تغذیه 380 ولت 50 هرتز 3 فاز
