دستگاه رول فرمینگ ناودانی فولادی هیدرولیکی

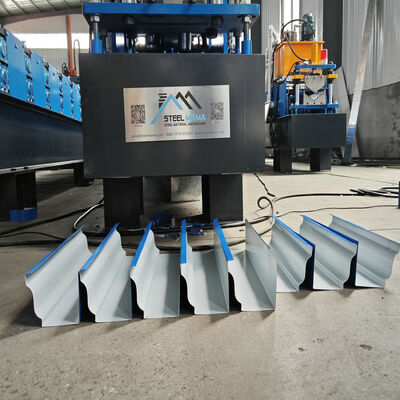

دستگاه برش هیدرولیک پروفیل فولادی K آبچکان ساخت رول فرمینگ

•


• پارامترهای فنی

  مشخصات دستگاه شکل دهی رول ناودانی

  دستگاه ناودان بدون درز	مورد	مشخصات ارائه شده
  	ماشین شکل دهی اصلی	5K، 6K، 7K، HALFROUND 3"/4"/5"/6"
  		(هر دستگاه یک اندازه و پیکربندی انجام می دهد)
  	عرض مواد	به پروفایل بستگی دارد
  	سرعت نورد	0-10 متر در دقیقه (بدون زمان برش)
  	ضخامت مواد	0.3-0.8mm G250mpa
  	سیستم درایو	• غلطک های درایو بالا و پایین اورتان برای درایو یکنواخت و بدون پیچش
  	Un Coiler	کویل گیر دستی 3 تنی (تخته شده در دستگاه)
  	ایستگاه های غلتکی	11 ایستگاه
  	مواد غلتکی	فولاد فورج 45#، روکش شده با کروم، پوشیده شده با لاستیک
  	مواد شفت و DIA	50 میلی متر، مواد فولادی 45# است
  	قدرت موتور اصلی	3.0 کیلووات
  	مکانیسم قطع (جایگزین)	• برشی دستی با توکار
  		• اره برش دهنده یا برش دهنده
  	تحمل	±1.5mm/3M
  	منبع برق	220 ولت / 380 ولت، 50 هرتز، 3 فاز
  		همچنین می تواند نیاز مشتری را برآورده کند
  	راه درایو	تک زنجیر 1 اینچ

  1. توضیحات

  1. ساختار ساده و ظاهر دستگاه ناودان زیبا است.

  2. دستگاه شکل دهی رول ناودان ساختار و فرآیند فولادی را به طور کلی پس از جوشکاری اتخاذ می کند. دارد

  توانایی بارگذاری قوی و عملکرد پایدار در هنگام اجرای دستگاه.

  3. تمام اجزای دستگاه از شرکت های معروف با نام تجاری هستند به طوری که عملکرد طبیعی دستگاه را به طور موثر تضمین می کنند.

  4. نصب تجهیزات بسیار آسان و مناسب برای تولید در کارخانه است.

  5. دستگاه دارای ویژگی های سر و صدای کم و راندمان بالا است.




  2. طرح ناودان












  4. نوع برش هیدرولیک مشخصات فولادی K ناودان ساخت دستگاه رول شکل دهی جزئیات فنی

  مشخصات ماشین
  وزن	حدود 7000 کیلوگرم
  اندازه	حدود 12 متر × 1.1 متر در 1.2 متر (طول x عرض x ارتفاع)
  رنگ	رنگ اصلی: آبی
  	رنگ هشدار: زرد
  مواد اولیه مناسب
  مواد	کویل PPGI و PPGL، مس
  ضخامت	0.5-0.7 میلی متر
  عرض سیم پیچ	610 میلی متر
  قدرت تسلیم	235 مگاپاسکال
  پارامترهای فنی اصلی
  قطر شفت غلتک های شکل دهنده	55 میلی متر
  تعداد ایستگاه های غلتکی	25 ردیف
  سرعت رول فرمینگ	حدود 20 متر در دقیقه
  مواد غلتک های تشکیل دهنده	فولاد شماره 45، با پوشش کروم
  مواد برش	فولاد قالب CR12، با عملیات خاموش شده
  سیستم کنترل	PLC و مبدل
  نیاز برق	قدرت موتور اصلی: 5.5 کیلووات
  	قدرت موتور یونیت هیدرولیک: 5.5 کیلووات
  ولتاژ برق	با توجه به نیاز مشتری



  5. نوع برش هیدرولیک فولاد پروفیل K ناودان ساخت رول فرمینگ دستگاه اجزای اصلی

  خیر	نام		مقدار	اظهارات
  1	دیکویل		1 مجموعه	به مشتری
  2	ماشین اصلی	دستگاه پیش برش	1 مجموعه	به مشتری
  		دستگاه تغذیه	1 مجموعه
  		سیستم رول فرمینگ	1 مجموعه
  		دستگاه برش پست	1 مجموعه
  		سیستم هیدرولیک	1 مجموعه
  3	سیستم کنترل الکتریکی		1 مجموعه
  4	پشتیبان / پشته ساز خودکار		1 مجموعه	به مشتری
