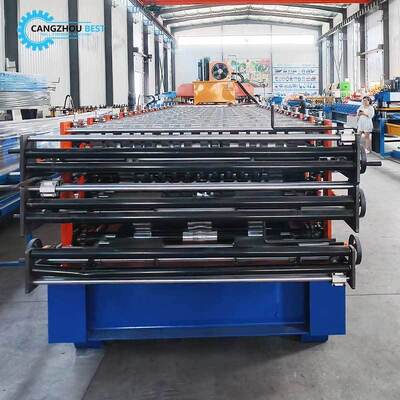

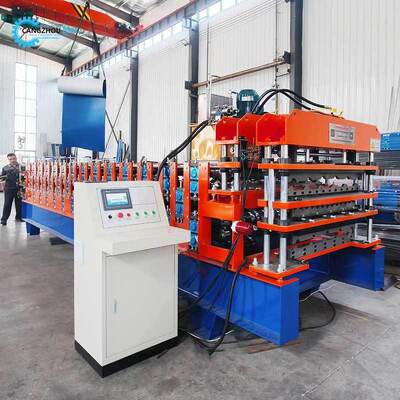

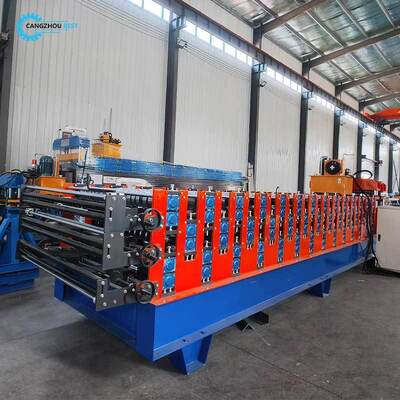

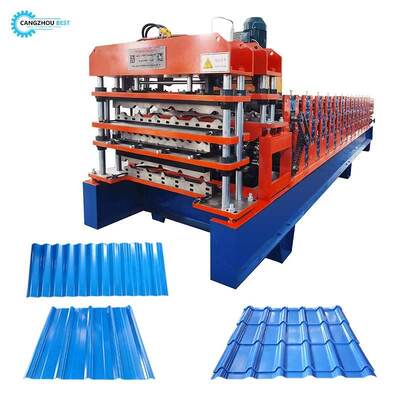

دستگاه رول شکل دهی کاشی فولادی رنگی سه لایه صرفه جویی در فضا

ماشین ساخت رول تیک فلز سه لایه ای که فضای زیادی را صرفه جویی می کند

این ماشین ساخت ورق فولادی رنگی دو لایه و دیوار دو مدل مختلف را با هم ترکیب می کند، این می تواند فضا را صرفه جویی کند و همچنین کار کردن آن آسان است.این دو مدل با توجه به نیازهای مشتریان انتخاب می شوند..

رنگ فلز ورق دو لایه سقف و دیوار رول ماشین تشکیل تشکیل شده است از بستر تغذیه، هسته قالب اصلی، مکانیسم برش، ایستگاه هیدرولیک، کابینت کنترل کامپیوتر،شمارنده با دقت بالا و غیره

اطلاعات دقیق

پاک کننده

پاک کننده دستی 5T

ویژگی های: mandrel و زیرزمین دو جزء decoiler هستند، mandrel در حال کوچک شدن است که توسط دستگاه مکانیکی به صورت دستی گسترش می یابد، پس از ثابت کردن کویل به mandrel،بعدش کویل رو با لوله به زیرزمین برگردونید.

قدرت: هیچ

قدرت باز کردن و بستن بخش ها: مکانیکی

قدرت چرخش قطعه: کشش با سیستم شکل دهی

تعداد قطعات: 4 عدد

محدوده گسترش بخش: 460 ~ 520mm

ارتفاع مرکز لوله: 0.65 متر

سرعت تغذیه: بستگی به سرعت ماشین شکل گیری رول دارد.

ماشین شکل گیری رول

رول ها: طراحی توسط مهندسان ارشد با نرم افزار Auto-cad، ساخته شده با فولاد 45 # با ابزار ماشین CNC و پوشیده شده با کروم سخت

گره: ساخته شده با فولاد درجه بالا 45# توسط ماشین آلات CNC

قاب پشتیبان: لوح دیواری فولادی برای هدایت زیرزمین استیشن شکل گیری

تعداد ایستگاه های رولر: تا 18 گروه
مواد برای رولرها: فولاد درجه بالا 45# پولیش شده و با کروم HRC55-60° پوشش داده شده است
مواد برای گره: فولاد درجه بالا 45# پولیش شده و با کروم HRC55-60° پوشش داده شده است

قطر گره: 70mm

ضخامت پنل قاب: 14 میلی متر

فریم پایین: فولاد 36# H-section

دستگاه برش

عملکرد: عمل برش توسط PLC کنترل می شود. ماشین اصلی به طور خودکار متوقف می شود و برش انجام می شود. پس از برش، ماشین اصلی به طور خودکار شروع می شود.

منبع برق: ایستگاه هیدرولیک

قاب: قاب فولادی جوش

سوئیچ ضربه: سوئیچ فوتو الکتریکی بدون تماس

برش پس از شکل گیری: برش ورق پس از شکل گیری رول به طول مورد نیاز

اندازه گیری طول: اندازه گیری طول خودکار.

سیستم هیدرولیک

ایستگاه هیدرولیک

بعد از پر کردن روغن هیدرولیک در مخزن روغن هیدرولیک، پمپ ماشین برش را برای شروع کار برش هدایت می کند.

تجهیزات بازی: این سیستم شامل یک مجموعه از مخزن هیدرولیک ، یک مجموعه از پمپ روغن هیدرولیک، دو لوله هیدرولیک و دو مجموعه از شیر الکترومغناطیسی است.

اجزای سیستم هیدرولیکی مارک برتر را برای اطمینان از ثبات و عمر، جلوگیری از نشت پذیر کرده اند.

برق اولیه را از طریق یک مخزن روغن بسته به دستگاه می دهد. بدون قطع کردن خاموش می شود، که می تواند قدرت را صرفه جویی کند.

سیستم کنترل الکتریکی

اندازه گیری طول خودکار: یک واحد ابزار اندازه گیری طول که به راحتی بر روی سطح ورق فولاد فشار داده می شود.تولینگ با سرعت حرکت ورق فولاد رول خواهد کرد و سپس حس برای اندازه گیری طول آن؛ عدم دقت طول را می توان به راحتی اصلاح کرد.

اندازه گیری خودکار کمیت

PLC برای کنترل طول و مقدار استفاده می شود. ماشین به طور خودکار به طول برش می دهد و هنگامی که مقدار مورد نیاز به دست می آید متوقف می شود.

پنل کنترل: سوئیچ نوع دکمه، طول و مقدار صفحه نمایش LED؛

واحد طول: میلی متر

عملکرد محافظت از بیش از حد بار موتور، سیستم بیش از حد جریان، مدار کوتاه

کل طول و کل مقدار تولید شده را نشان می دهد.

چرا ما رو انتخاب کردي؟

1. ما تولید کننده حرفه ای هستیم، بنابراین می توانیم قیمت بهتر و خدمات پس از فروش و زمان تحویل کوتاه تر را ارائه دهیم.

2ما طراحی قوی و توانایی های فنی داریم، ما می توانیم به عنوان نیاز مشتری طراحی و تولید کنیم.

3کارخانه ما گواهينامه ي ISO 9001 رو داريم

4ما تجربه زیادی برای نصب و آموزش در خارج از کشور داریم.

5ما موفق به صادرات ماشین آلات خود را به بیش از 90 کشور، همه ما بازخورد خوب دریافت.

6ما براي تمام اقلاممون دو سال گارانتي مجاني ارائه ميديم

7. برند OEM
