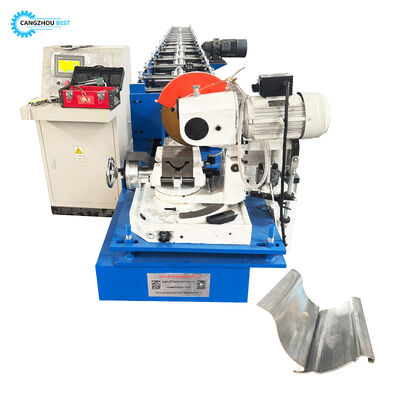

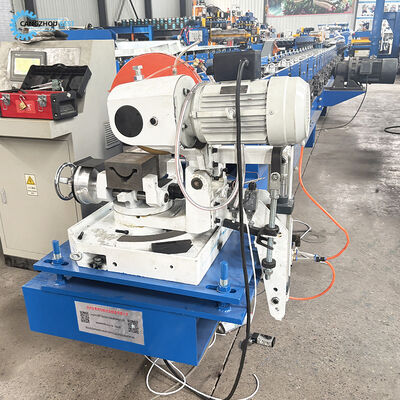

دستگاه شکل دهی رول ناودانی فولادی ضد زنگ برش اره سفارشی

کاربرد دستگاه شکل دهی رول ناودانی فولادی ضد زنگ

محصول رول شده نسبت به لوله ppc سنتی دوام بیشتری دارد و پیری آن آسان نیست.
این پروژه را یکپارچه تر می کند و به بهبود تصویر تمام پروژه کمک می کند.
دستگاه خم کن لوله تخلیه که برای خم کردن لوله رول شده برای اتصال لوله تخلیه و لوله زانویی استفاده می شود.

جریان کار دستگاه رول شکل دهی ناودان فولادی ضد زنگ
Decoiler----تغذیه----رول فرمینگ----برش به طول---- جدول خروجی

اجزای دستگاه رول شکل دهی ناودان فولادی ضد زنگ

اطلاعات فنی دستگاه شکل دهی رول ناودانی فولادی ضد زنگ

1). دیکویل
نوع دیکویل: دیکویل دستی
گسترش دستی
کلنگ زدایی بی حد و حصر
ظرفیت وزن: 3 تن

2). دستگاه تغذیه
عملکرد: برای آزاد کردن سر کویل و تغذیه به دستگاه فرمینگ استفاده می شود.

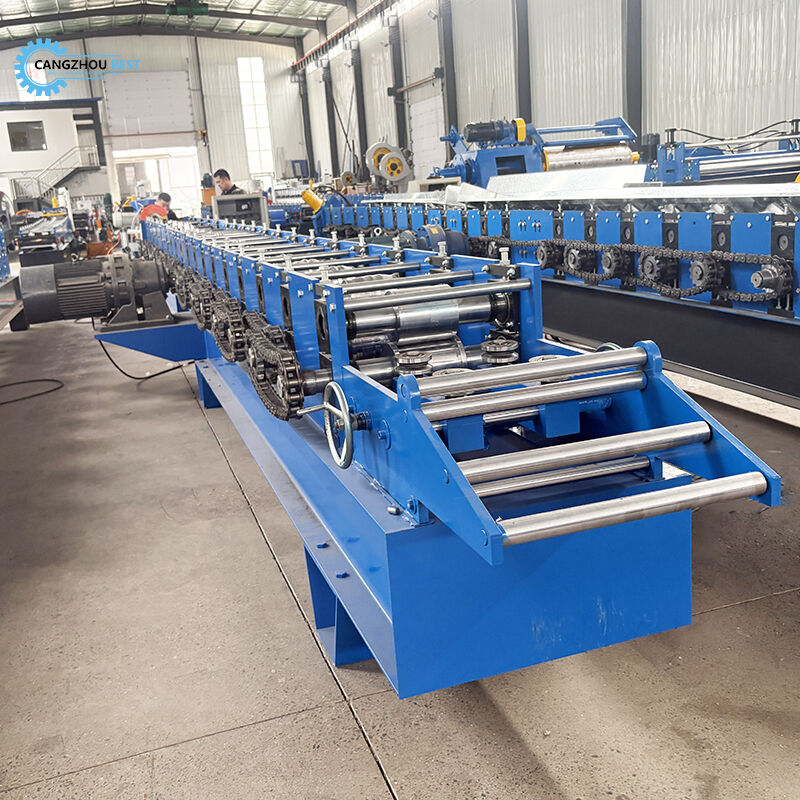

3). رول سابق
قطر محور اصلی: 76 میلی متر
پایه غلتکی شکل دهی: 15 گروه
مواد محور اصلی: فولاد درجه یک 45#، گرم شده و خاموش شده
مواد غلتکی: فولاد درجه بالا 45#، فرآیند خاموش و گرم شده، سطح با کروم سخت 0.05 میلی متر.
سرعت شکل دهی: 0-15 متر در دقیقه
نوع شیرجه: زنجیره انتقال
جنس زنجیر: فولاد 45#
پایه قاب دستگاه: فولاد ساختاری جوش داده شده
پایه ماشین: فولاد شکل H 36#
ضخامت فولاد فام: S18mm

توان اصلی: 5.5 کیلووات

4) دستگاه برش و ایستگاه هیدرولیک
نوع برش: برش هیدرولیک
توان هیدرولیک: حدود 4 کیلووات

مواد تیغه و برش هیدرولیک: C r12 Mov، فرآیند خاموش کردن
تحمل طول برش: +/- 2 میلی متر

5). سیستم برق
ولتاژ: 380 ولت، 3 فاز 50 هرتز
PLC سیستم کنترل الکتریکی: برد PLC ژاپنی
سیستم کنترل فرکانس رمزگذار: نام تجاری
صفحه نمایش لمسی: نام تجاری
مبدل: ABB
اندازه برد کنترل PLC: 700mm(L)x1000mm(H)x300mm(W)

6). جدول پشتیبانی
میز پشتیبانی غیر برقی ساده
برای حمایت از پروفیل پس از برش
