دستگاه رول فرمینگ ناودانی رنگی فولادی پروفیل محبوب آفریقا PPGI K

دستگاه رول فرمینگ ساخت ناودانی K آفریقا فولاد پروفیل رنگی PPGI

کاربرد دستگاه رول فرمینگ ساخت ناودانی K

محصول رول فرم شده نسبت به لوله PPC سنتی بادوام تر است و به راحتی پیر نمی شود.

این امر پروژه را یکپارچه تر می کند و به ارتقاء تصویر کل پروژه کمک می کند.

دستگاه خم کن لوله تخلیه برای خم کردن لوله رول فرم شده، برای اتصال لوله تخلیه و لوله خمیده استفاده می شود.

جریان کاری دستگاه رول فرمینگ ساخت ناودانی K

بازکننده----تغذیه----رول فرمینگ----برش به طول----میز خروجی

اجزای دستگاه رول فرمینگ ساخت ناودانی K

داده های فنی دستگاه رول فرمینگ ساخت ناودانی K

1). بازکننده
نوع بازکننده: بازکننده دستی
انبساط دستی
بازکننده غیرفعال
ظرفیت وزن: 3 تن

2). دستگاه تغذیه
عملکرد: برای رها کردن سر کویل و تغذیه به دستگاه فرمینگ استفاده می شود.

3). دستگاه رول فرمینگ
قطر محور اصلی: 76 میلی متر
ایستگاه غلتک فرمینگ: 15 گروه
جنس محور اصلی: فولاد درجه یک 45#، حرارت دیده و کوئنچ شده
جنس غلتک: فولاد 45# درجه بالا، فرآیند کوئنچ و حرارت دیده، سطح با کروم سخت 0.05 میلی متر.
سرعت فرمینگ: 0-15 متر در دقیقه
نوع درایو: زنجیر انتقال
جنس زنجیر: فولاد 45#.
ایستگاه قاب دستگاه: فولاد سازه ای جوش داده شده
پایه دستگاه: فولاد شکل H 36#
ضخامت فولاد قاب: 18 میلی متر

توان اصلی: 5.5 کیلووات

4) دستگاه برش و ایستگاه هیدرولیک
نوع برش: برش هیدرولیک
توان هیدرولیک: حدود 4 کیلووات

جنس تیغه و کاتر هیدرولیک: C r12 Mov، فرآیند کوئنچ
تلرانس طول برش: +/- 2 میلی متر

5). سیستم الکتریکی
ولتاژ: 380 ولت، 3 فاز 50 هرتز
سیستم کنترل الکتریکی PLC: برد PLC ژاپنی
سیستم کنترل فرکانس انکودر: برند
صفحه لمسی: برند
مبدل: ABB
اندازه برد کنترل PLC: 700 میلی متر (طول) x 1000 میلی متر (ارتفاع) x 300 میلی متر (عرض)

6). میز پشتیبانی
میز پشتیبانی ساده بدون نیرو
برای پشتیبانی از پروفیل پس از برش

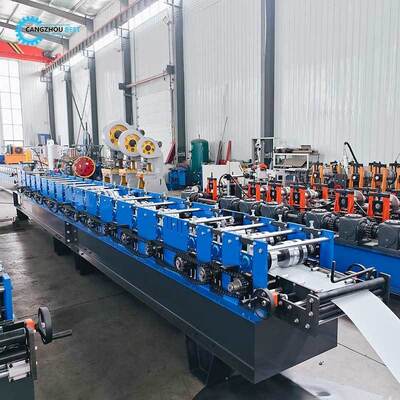

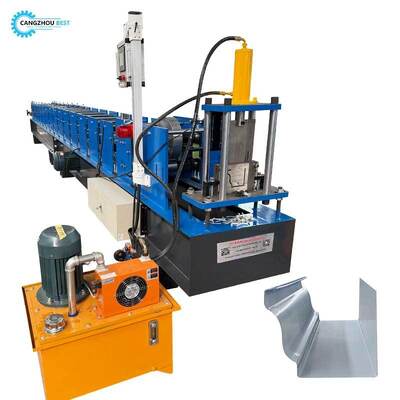

عکس های دستگاه
