جزئیات محصول:
|
نام: | دستگاه ساخت ورق و رول با پروفایل دوگانه کنترل شده توسط PLC | رنگ ماشین: | به عنوان درخواست |
---|---|---|---|
نوع پرداخت: | T/T LC | سرعت: | 8-12 متر در دقیقه |
مواد غلتکی: | 45 #فولاد | مواد شفت: | 45 #فولاد |
قدرت: | 8.5 کیلو وات | ||
برجسته کردن: | ورق سقف سازی ماشین,ورق فلز ورق تشکیل دستگاه |

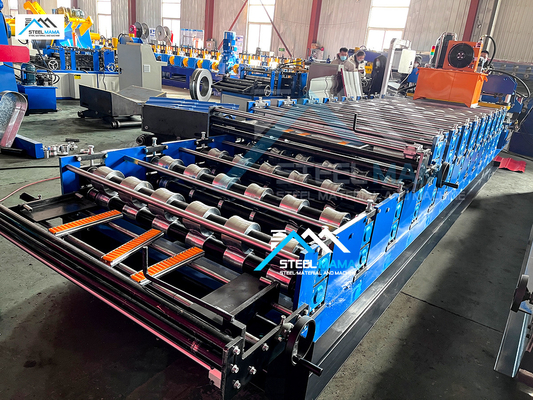

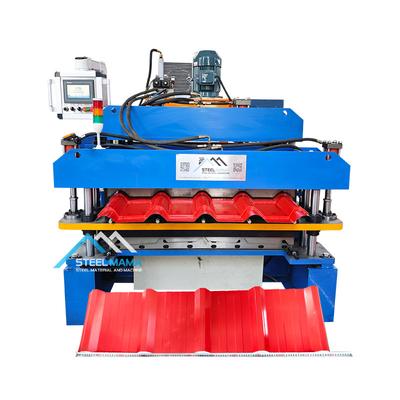

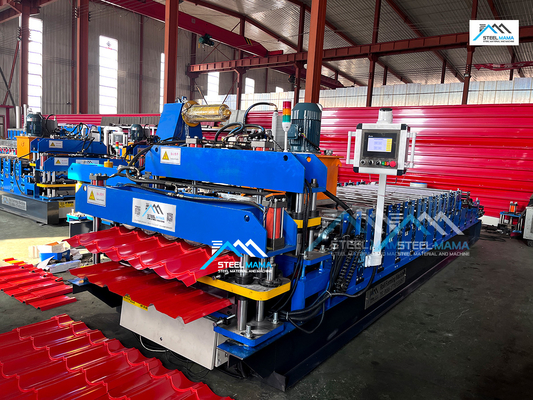

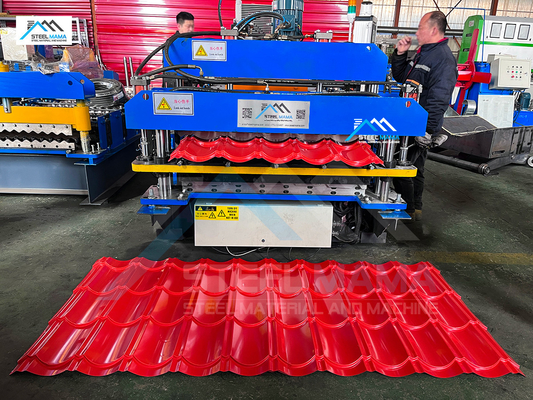

دستگاه ساخت ورق و رول با پروفایل دوگانه کنترل شده توسط PLC
ماشین های مختلف تشکیل صفحه سقف می توانند اشکال مختلفی از ورق دیواری سقف فولاد را با توجه به نقشه های پروفایل و نیازهای مشتری تولید کنند.ورق های دیواری مواد ساختمانی جدید با ضخامت و رنگ های مختلف هستندمحصولات آماده به عنوان سقف و دیوارهای ورزشگاه ها، فرودگاه ها، تئاترها، کارخانه ها، انبارها، گاراژ ها، مراکز نمایشگاه و غیره استفاده می شود.
پارامتر اصلی
نام | مدل/نام | مقدار | توضیحات فنی |
1. سيستم پاک کننده | نوع بازو (با کنترل فوق صوتی) | 1 مجموعه | نوع بازو، گسترش هیدرولیکی، موتور الکتریکی به طور فعال ورق را آزاد می کند، با چرخ چرخ و بازوی فشار. |
2. سيستم شکل دادن اصلي | دستگاه پیش تراش | 1 مجموعه |
1مواد رول:فولاد شماره 45 با رنگ کروم بر روی سطح سخت. 2ماده ی شفت رول: نه.45 3. نوع ساختار پشتیبان داخلی رول: ستون راهنما 4موتور راننده سرعت کم کننده چرخ چرخدار سایکلودیال، رول های عقب / جلو که توسط زنجیره هدایت می شوند، بخشی از رول های بالا / پایین که توسط چرخ چرخدار هدایت می شوند 5مواد تیغه برش Cr12 درمان خاموش 6. مواد سنگ شکن از فولاد شماره 45 با درمان نیترید استفاده می کنند. |
دستگاه راهنمای تغذیه | 1 مجموعه | ||
دستگاه پوشش فیلم | 1 مجموعه | ||
سیستم شکل گیری رول | 1 مجموعه | ||
سیستم فشار | 2 مجموعه | ||
دستگاه پس از برش | 1 مجموعه | ||
پوشش ایمنی کامل | 1 مجموعه | ||
3. سيستم خروجي | جدول پشتیبانی | 2 مجموعه | برای حمایت از صفحه نهایی |
4سیستم هیدرولیک | 1 مجموعه | ایستگاه هیدرولیکی جداگانه برای ماشین اصلی و decouiler. | |
5سیستم کنترل الکتریکی | 1 مجموعه |
1. کنترل PLC، رمزگذاری قطع خودکار در طول 2مرحله عمل: صفحه لمسی + دکمه 3فرکانس AC برای تنظیم سرعت |
اطلاعات دقیق
پاک کننده
پاک کننده دستی 5T
ویژگی های: mandrel و زیرزمین دو جزء decoiler هستند، mandrel در حال کوچک شدن است که توسط دستگاه مکانیکی به صورت دستی گسترش می یابد، پس از ثابت کردن کویل به mandrel،بعدش کویل رو با لوله به زیرزمین برگردونید.
قدرت: هیچ
قدرت باز کردن و بستن بخش ها: مکانیکی
قدرت چرخش قطعه: کشش با سیستم شکل دهی
تعداد قطعات: 4 عدد
محدوده گسترش بخش: 460 ~ 520mm
ارتفاع مرکز لوله: 0.65 متر
سرعت تغذیه: بستگی به سرعت ماشین شکل گیری رول دارد.
ماشین شکل گیری رول
رول ها: طراحی توسط مهندسان ارشد با نرم افزار Auto-cad، ساخته شده با فولاد 45 # با ابزار ماشین CNC و پوشیده شده با کروم سخت
گره: ساخته شده با فولاد درجه بالا 45# توسط ماشین آلات CNC
قاب پشتیبان: لوح دیواری فولادی برای هدایت زیرزمین استیشن شکل گیری
تعداد ایستگاه های رولر: تا 18 گروه
مواد برای رولرها: فولاد درجه بالا 45# پولیش شده و با کروم HRC55-60° پوشش داده شده است
مواد برای گره: فولاد درجه بالا 45# پولیش شده و با کروم HRC55-60° پوشش داده شده است
قطر گره: 70mm
ضخامت پنل قاب: 14 میلی متر
فریم پایین: فولاد 36# H-section
دستگاه برش
عملکرد: عمل برش توسط PLC کنترل می شود. ماشین اصلی به طور خودکار متوقف می شود و برش انجام می شود. پس از برش، ماشین اصلی به طور خودکار شروع می شود.
منبع برق: ایستگاه هیدرولیک
قاب: قاب فولادی جوش
سوئیچ ضربه: سوئیچ فوتو الکتریکی بدون تماس
برش پس از شکل گیری: برش ورق پس از شکل گیری رول به طول مورد نیاز
اندازه گیری طول: اندازه گیری طول خودکار.
سیستم هیدرولیک
ایستگاه هیدرولیک
بعد از پر کردن روغن هیدرولیک در مخزن روغن هیدرولیک، پمپ ماشین برش را برای شروع کار برش هدایت می کند.
تجهیزات بازی: این سیستم شامل یک مجموعه از مخزن هیدرولیک ، یک مجموعه از پمپ روغن هیدرولیک، دو لوله هیدرولیک و دو مجموعه از شیر الکترومغناطیسی است.
اجزای سیستم هیدرولیکی مارک برتر را برای اطمینان از ثبات و عمر، جلوگیری از نشت پذیر کرده اند.
برق اولیه را از طریق یک مخزن روغن بسته به دستگاه می دهد. بدون قطع کردن خاموش می شود، که می تواند قدرت را صرفه جویی کند.
سیستم کنترل الکتریکی
اندازه گیری طول خودکار: یک واحد ابزار اندازه گیری طول که به راحتی بر روی سطح ورق فولاد فشار داده می شود.تولینگ با سرعت حرکت ورق فولاد رول خواهد کرد و سپس حس برای اندازه گیری طول آن؛ عدم دقت طول را می توان به راحتی اصلاح کرد.
اندازه گیری خودکار کمیت
PLC برای کنترل طول و مقدار استفاده می شود. ماشین به طور خودکار به طول برش می دهد و هنگامی که مقدار مورد نیاز به دست می آید متوقف می شود.
پنل کنترل: سوئیچ نوع دکمه، طول و مقدار صفحه نمایش LED؛
واحد طول: میلی متر
عملکرد محافظت از بیش از حد بار موتور، سیستم بیش از حد جریان، مدار کوتاه
کل طول و کل مقدار تولید شده را نشان می دهد.
جریان فرآیند
