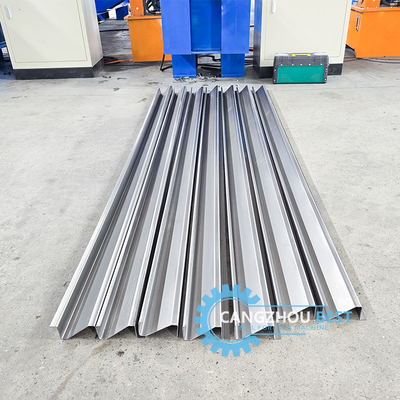

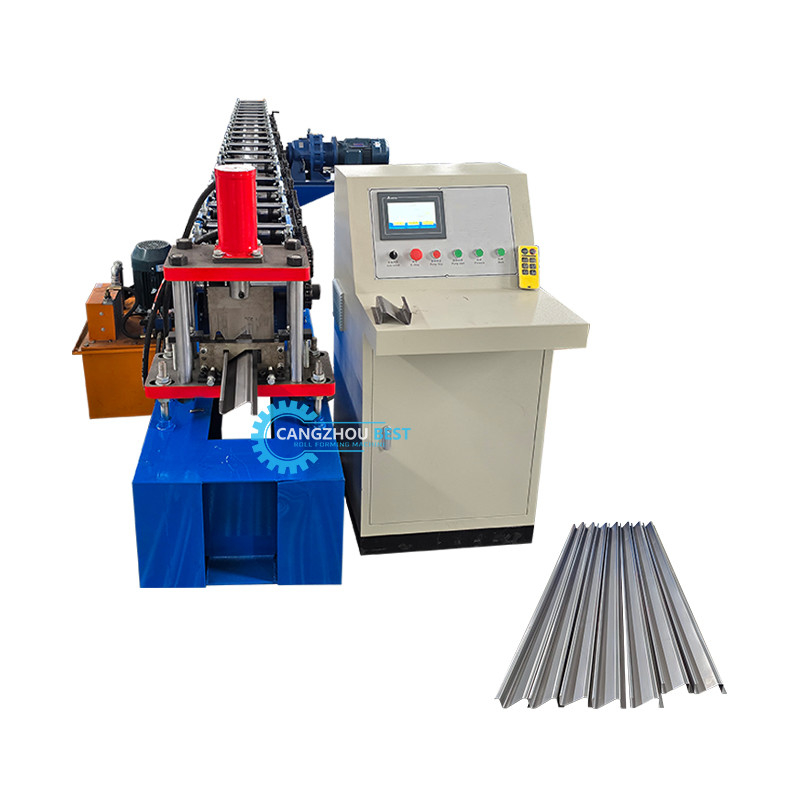

دستگاه رول فرمینگ قطعه تماس Z شکل سفارشی سیستم عمودی

دستگاه رول فرمینگ قطعه تماس Z شکل سفارشی سیستم عمودی

جریان کار
بازکننده کویل-----تغذیه------رول فرمینگ--------برش----میز خروجی

اجزای دستگاه

1. بازکننده کویل
(1) حداکثر عرض: 500 میلی متر
(2) قطر داخلی: Φ450 – Φ550 میلی متر
(3) قطر بیرونی: 1500 میلی متر
(4) حداکثر ظرفیت بارگیری: 3000 کیلوگرم

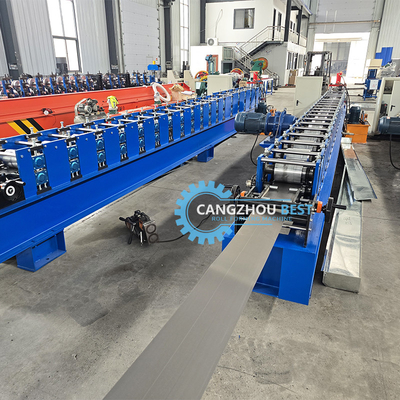

2. دستگاه رول فرمینگ
(1) ضخامت مواد: 1.2-2.0 میلی متر PPGI و GI

(2) تعداد ایستگاه های غلتک: 18 گروه
(3) جنس غلتک ها: فولاد Cr12 جلا داده شده و با کروم HRC58-62 درجه سانتیگراد پوشانده شده است
(4) جنس شفت: فولاد 45# با درجه بالا جلا داده شده و با کروم HRC58-62 درجه سانتیگراد پوشانده شده است

(5) قطر شفت: 80 میلی متر

(6) پانل قاب: 20 میلی متر

(7) قاب پایین: جوش لوله فولادی
(8) توان موتور: 7.5 کیلووات

(9) نوع درایو: زنجیر

(10) سرعت: 8-12 متر در دقیقه

3 دستگاه برش

(1) جنس ماژول برش: فولاد Cr12 پس از عملیات حرارتی

(2) سختی عملیات حرارتی: HRC58 – 62 درجه سانتیگراد

(3) نوع برش: برش پرنده، برش بدون توقف

(4) موتور برای پایه هیدرولیک: 3 کیلووات

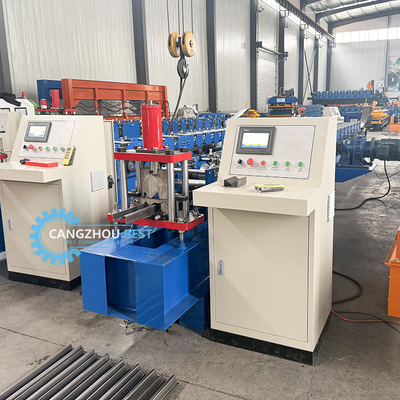

4.جعبه کنترل PLC
(1) نوع: سیستم کنترل فرکانس PLC با صفحه نمایش لمسی
(2) برند PLC: Delta

(3) برند انکودر: Omron

(4) خطای طول: ±2 میلی متر

(5) زبان: انگلیسی و چینی

(6) ولتاژ: 380 ولت/50 هرتز، 3 فاز

(بستگی به نیاز مشتری دارد)

5.ایستگاه پمپ هیدرولیک (1) نوع روغن: روغن هیدرولیک 46#
(2) برند پمپ: برند چینی
(3) فن خنک کننده

6. میز پشتیبانی تولید

(1) نوع بدون برق

(2) طول: 2 متر
