ماشین ساخت رول هیدرولیک گالوانیزه فولاد پروفایل جعبه پرتو چند اندازه ساخت


دستگاه رول فرمینگ چند سایز پروفیل فولادی گالوانیزه هیدرولیکی جعبه ای

جریان کار
بازکننده کویل-----تغذیه-----تراز کردن------رول فرمینگ-----برش----میز خروجی-------دستگاه اتصال

اجزای دستگاه

بازکننده کویل-------------------------------------------1دستگاه
دستگاه فرمینگ--------------------------------1دستگاه
دستگاه برش-----------------------------------1دستگاه
جعبه کنترل PLC ---------------------------------1دستگاه
ایستگاه پمپ هیدرولیک-------------------------1دستگاه
دستگاه پانچ هیدرولیک---------------------1دستگاه
میز پشتیبانی تولید-----------------------1دستگاه
دستگاه اتصال------------------------------------1دستگاه

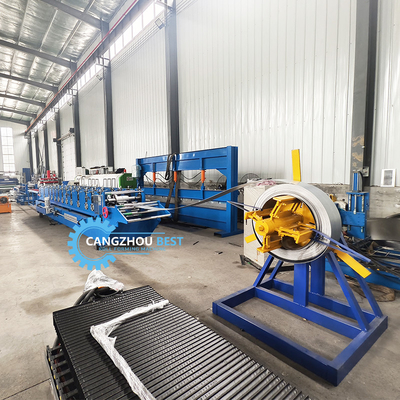

بازکننده کویل





دستگاه رول فرمینگ
ضخامت مواد: 1.5-2.0 میلی متر
غلتک ها: 13 گروه
مواد برای غلتک ها: فولاد Gcr15 جلا داده شده و با کروم HRC55-60 درجه سانتیگراد پوشانده شده است
مواد برای شفت: فولاد درجه یک شماره 45 پس از عملیات
قطر شفت: 80 میلی متر
ضخامت پانل قاب: 20 میلی متر
قاب پایین: فولاد H-section 36#
توان موتور: 11 کیلووات
نوع درایو: زنجیر 2 اینچی

دستگاه برش



PLC



پمپ هیدرولیک



نصب و آموزش:
① اگر خریداران از کارخانه ما بازدید کنند و دستگاه را بررسی کنند، ما به شما نحوه نصب و استفاده از دستگاه را آموزش می دهیم و همچنین کارگران/تکنسین های شما را رو در رو آموزش می دهیم.
② بدون بازدید، ما دفترچه راهنما و سی دی را برای آموزش نصب و راه اندازی برای شما ارسال می کنیم.
③ اگر خریدار نیاز به حضور تکنسین ما در کارخانه محلی شما دارد، لطفاً محل اقامت و سایر موارد ضروری را ترتیب دهید.

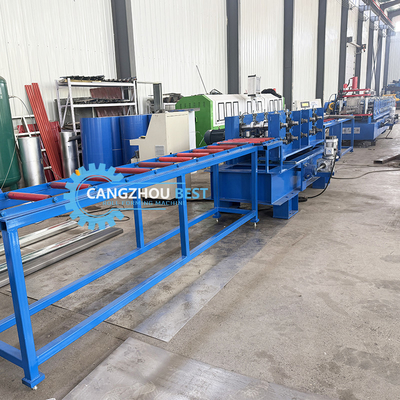

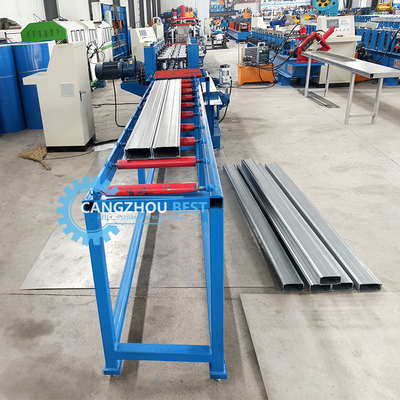

عکس های دستگاه
